变频空调室外机控制电路分析

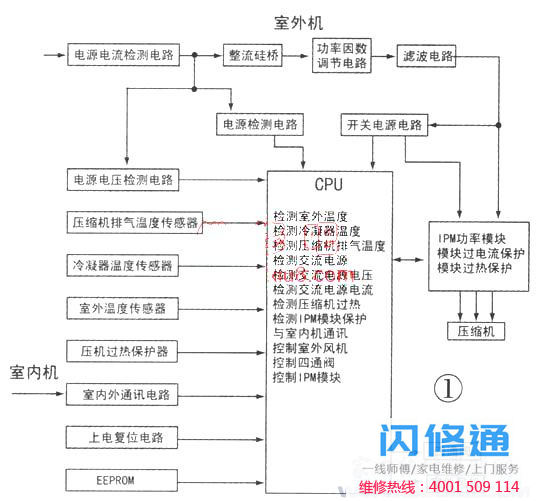

变频空调室外机的控制部分主要包括电源滤波电路、开关电源电路、电压检测电路、电流检测电路、室外风扇控制电路、四通阀或电子膨胀阀控制电路、温度传感器检测电路、EEPRON和故障运行指示电路、室内外通信电路等。室外机控制电路的结构如图1所示。

1.交流电源滤波电路

这部分电路如图2所示。其作用是减少变频空调工作时对电网的干扰。电路中由L10、c10、C12和C11组成的交流滤波器抑制共模噪声，并抑制变阻器VAl0和Val1。实现电网电压过压保护，防止电网浪涌电压的影响。SAl0为放电管，工作电压3600V，能有效保护雷击产生的感应高压。电网电压经过交流滤波电路后，由背硅桥整流，整流后的DC电压送至开关电源电路模块。

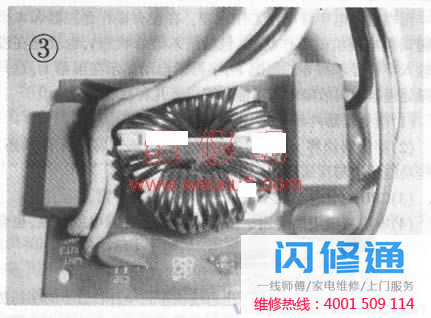

电源滤波电路是变频空调室外机电路的初始部分，其稳定性将直接影响后续开关电源的可靠性。滤波器电路的物理图见图3。当空调开关电源无法工作时，应先确认有220V电压输入。此时，用万用表的交流电压块检测OUTl-OUT2两端的电压。如果没有220伏的交流电压，则检测电感器L10的引脚和引脚处的电压。如果仍然没有电压，图中的电感就会损坏。检测电感线圈L10的方法是用万用表的电障检测电感线圈的针脚1和3以及针脚和的DC电阻，如果线圈开路，则更换线圈。在电力滤波板中，除了滤波电感外，变阻器VAl0和vAll也容易损坏。变阻器阻值大，正常时流过的电流小；当电源电压超过260伏时，变阻器立即从关变到开。由于与电源并联，电源的保险丝被迅速熔断，防止主电路板烧坏。变阻器是一次性元件，烧坏后要及时更换。如果只更换保险丝管而不更换变阻器，当再次出现过电压时，电路板上的其他元件就会烧坏。判断压阻的方法是：正常情况下电阻值无限大，如果电阻值太小，说明电阻已经损坏。

2.开关电源电路

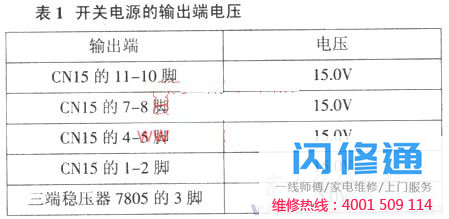

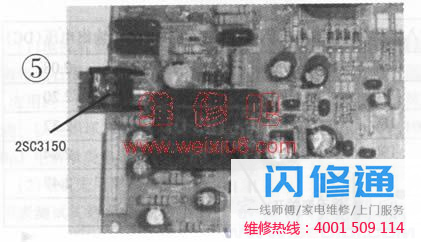

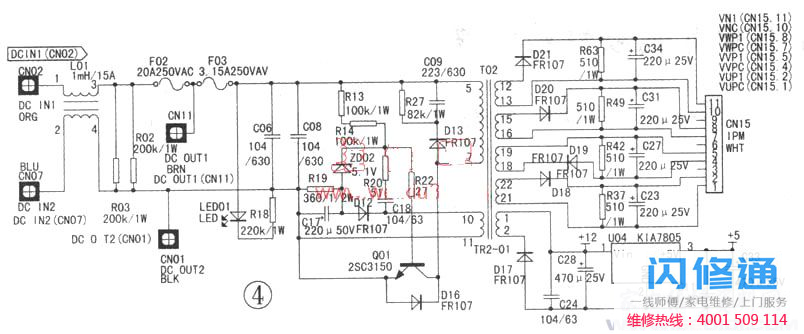

开关电源为室外机提供稳定的电源，其工作模式是将交流电转换为DC交流电，将DC交流电转换为交流电输出。图4是空调开关电源示意图。变频空调采用自激开关电源和脉宽调制稳压方式，即开关稳压电路输出的DC电压与开关管的导通时间成正比，与开关脉冲的振荡周期成反比。开关电路的自激振荡过程是220伏的交流电压经硅桥整流，电解电容滤波(在室外机的电气箱内)，约300伏的DC电压(即电路板上的CN02和CN07接口)通过两种方式送到开关振荡电路：一种方式是通过开关变压器的绕组-加到开关管Q01的集电极；另一条路径由电压调节器ZD02稳定，然后向开关管的基极提供微导通电压，使得开关管Q0l导通，电流流过其集电极。此时，由于绕组 ~ 11的感应电压的反馈作用，在电路中形成自激振荡(具体过程省略)，开关变压器的次级得到所需的各种高频脉冲电压。经过脉冲整流、滤波和稳压后，送到各自的负载电路。在开关电源中，电网的干扰不能通过开关变压器直接耦合到次级，因此具有较好的抗干扰能力。t中有一些保护电路

3．电压检测电路
    在设计中。为了不致因为外界电压的变化而影响空调器的使用，甚至烧毁空调器，故在控制基板上设有检测电路，来检测供电电压是否异常，如果出现供电过压或欠压。空调器将会自动显示故障代码并进行保护。

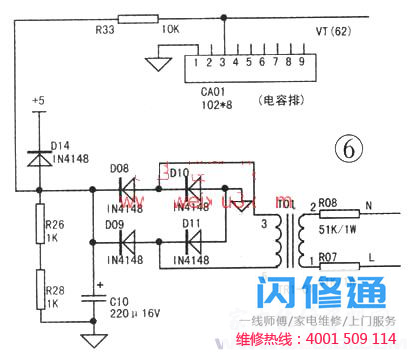

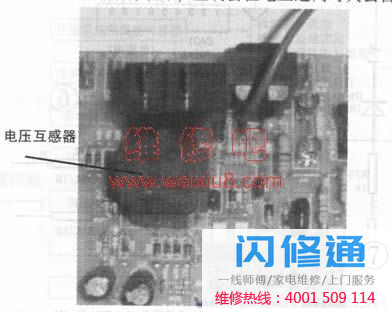

    电压检测电路如图6所示。电路中，室外交流220V电压经电压互感器T0l输出一交流低电压，经D08、D09、D10、D11桥式整流，再经R26、R28、C10滤波之后，输出直流电压供电脑芯片检测。二极管D14为钳位二极管，将检测直流电压牵制在5V，而不致在电压跳变时因电压过高而击穿芯片或使系统误操作。电压检测电路实物如图7所示。图中TR1-01为电压互感器。

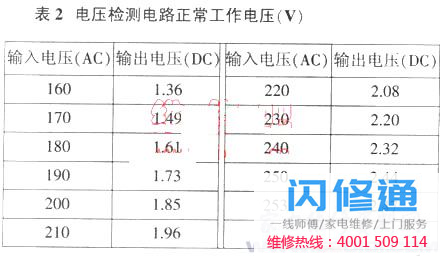

    电压检测电路有故障．空调会在电压过高时失去自动保护而损坏。出现此故障时，首先用万用表电阻挡测电压互感器T0l初次级线圈是否开路或短路。再用万用表直流电压挡测量电脑芯片的62脚的检测电压是否正常。正常时，电压检测电路的输出电压，即电脑芯片62脚测试电压如表2所示。
