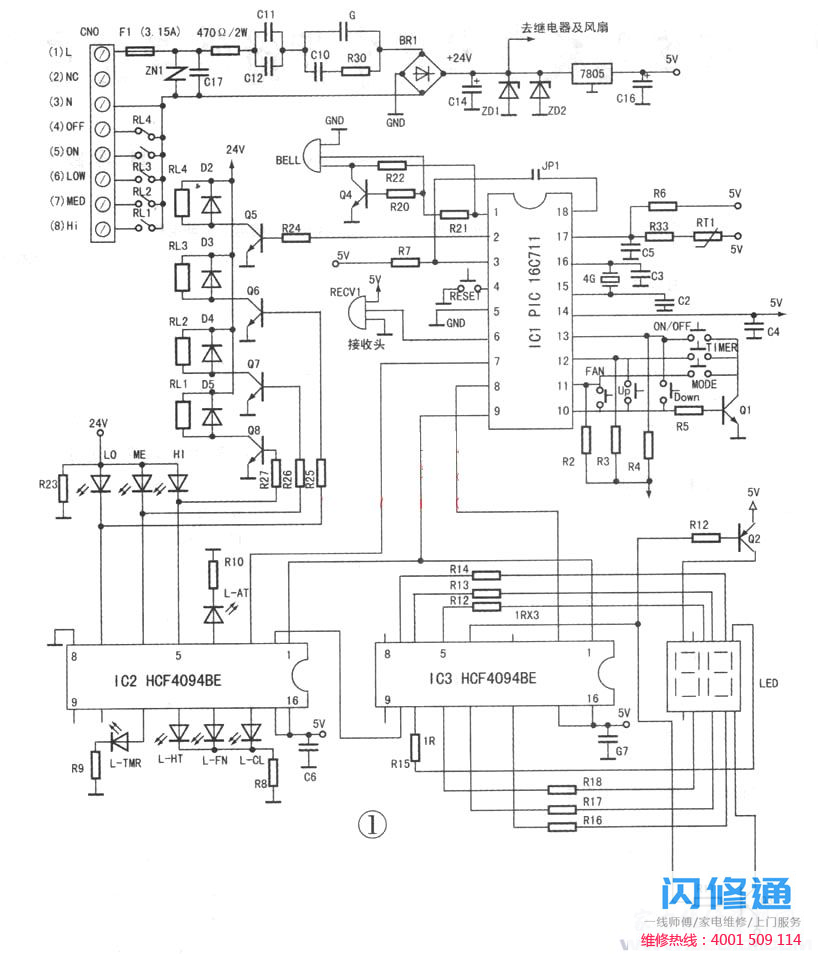

图1是奥维牌空调用AC2100系列电脑板示意图。由于产品本身没有原理图，所以原理图是由作者根据实际对象绘制的。
1.电源部分：温控器取消了传统的工频变压器，代之以RC阻容元件降低电压。BRl桥堆整改后分为两部分。部分经ZDl和ZD2稳压，经C14滤波形成24V电压，作为继电器和风扇的高、中、低三速LED电源。24V的另一部分由稳压块7805稳压，经c16滤波后作为Icl、IC3和数码管的电源。其中，ZNl是一种防止瞬时过电压损坏电路中其他元件的变阻器。.jpg)
二、温控器CPUICl的CPU控制部分采用微芯片PICl6C711单片机，采用RISC简化指令系统和哈佛总线，运行速度比普通单片机快4倍，体积小，工作电压低，功耗低，驱动能力强。而且PICl6C711自带4位a/d转换器，简化了硬件电路，提高了可靠性，降低了成本。1.接收电路和按键处理电路的接收头RECVl和ICl引脚构成红外接收部分，接收来自遥控器的信号。ICL ~ 13和按键R2 ~ R5、Q1构成按键电路，用于输入开/关、定时器、模式选择、风扇运行速度选择、设置信号(上、下)等。2.时基电路、复位电路、蜂鸣器驱动电路晶体、c2、c3、ICL 15 ~ 16针构成时基电路。复位电路由按钮和ICl引脚组成。蜂鸣器驱动电路由ICl引脚、R20、R22和Q4蜂鸣器组成。当收到遥控器信号时，蜂鸣器鸣响，通知收到的信号有效。3.温度检测电路由R6、R33、Icl17引脚和RTl组成。4.延时电路由R7、JPl、ICl引脚组成，延时3分钟。5.显示电路和继电器驱动电路由ICL ~ 引脚、IC2、IC3、LED和LED数码管组成。低、中、高指示灯分别显示低、中、高风速。L-at表示风机自动运行状态；L-TMR、l-ht、l-fn、l-cl对应定时、加热、风扇、冷却状态。LED数码管l-TMR、l-ht、l-fn可以显示环境温度，设置温度和计时时间，一般显示环境温度。IC2、Q6 ~ Q8、IclF、R24、Q5分别驱动继电器RLl ~ RL4。RLl ~ RL3对应风扇的三个转速，RL4对应双通阀的驱动继电器。.jpg)

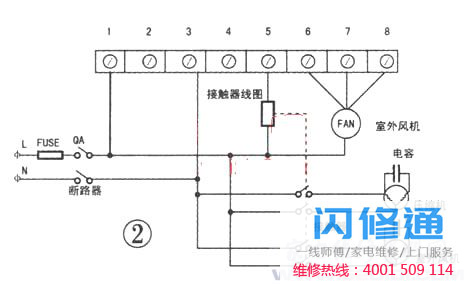

三、在家用空调中的应用由于AC2100系列具有红外遥控和3分钟延时功能，完全可以代替家用空调维修中的温控板，在老式窗口机上安装电子温控器。环境温度直接显示在LED数码管里，美观大方。更换时，需要做一些如图2所示的改动，取消终端控制双通阀的功能。通过增加交流接触器，压缩机和室外风机由交流接触器控制：端子 ~ 仍然控制室内风机的三档速度，改造成功。同样的，柜式空调的温控器可以通过安装交流接触器来代替，只是加热功能的实现要复杂一点。
