一、微机板的组成.jpg)

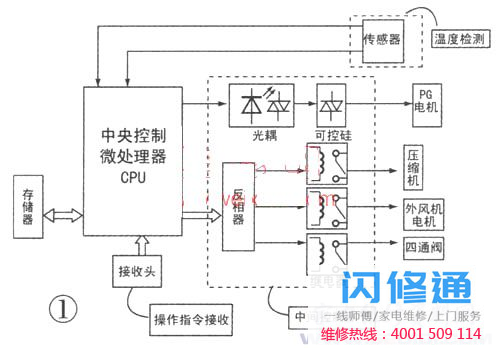

伊莱克斯空调典型的微机控制电路(以KFR-23GW/C为例)如图1所示，主要由中央控制微处理器、存储器、传感器电路、室内风扇控制电路、操作指令接收电路和室外机控制电路组成。1.中控微处理器和内存中控微处理器和内存是整个微型机主板的核心，它们的作用是协调有序的控制空调的各个部件。内存是CPU的重要组成部分，它存储CPU正常运行所需的各种控制程序，并通过总线组成的通信电路与CPU进行连接和数据交换。每次空调开机，CPU首先复位，使整个控制程序回到初始状态，然后将内存中的控制程序调用到CPU的内部寄存器中。按键时，CPU控制空调实现各种功能。2.温度检测和驱动控制空调制冷系统包括压缩机、冷凝器、蒸发器、连接管路、制冷剂等。为了保证空调的正常运行，首先要保证制冷系统正常。制冷系统中压缩机、风扇电机、四通换向阀由CPU直接控制。这些元件是高压大电流大功率元件。CPU只能输出0或5V的低压小电流控制电平，无法控制。这需要一个驱动控制链接来控制压缩机、风扇电机和四通阀的开关。中间控制环节的元件一般由光耦合器、逆变器等元件组成。在空调制冷(制热)的同时，CPU随时检测室内温度和线圈的温度变化，判断空调是否正常工作，是否达到关机温度。检测由温度传感器完成。温度传感器是一种电阻随温度变化的热敏电阻。当环境温度变化时，其电阻也会发生变化。与计算机板上的电路合作，将电阻变化转换成电压变化，并输入到cPU中。不同温度对应的电压值固化在CPU中。在与这些电压进行比较之后，可以计算出传感器所感测的实际温度。

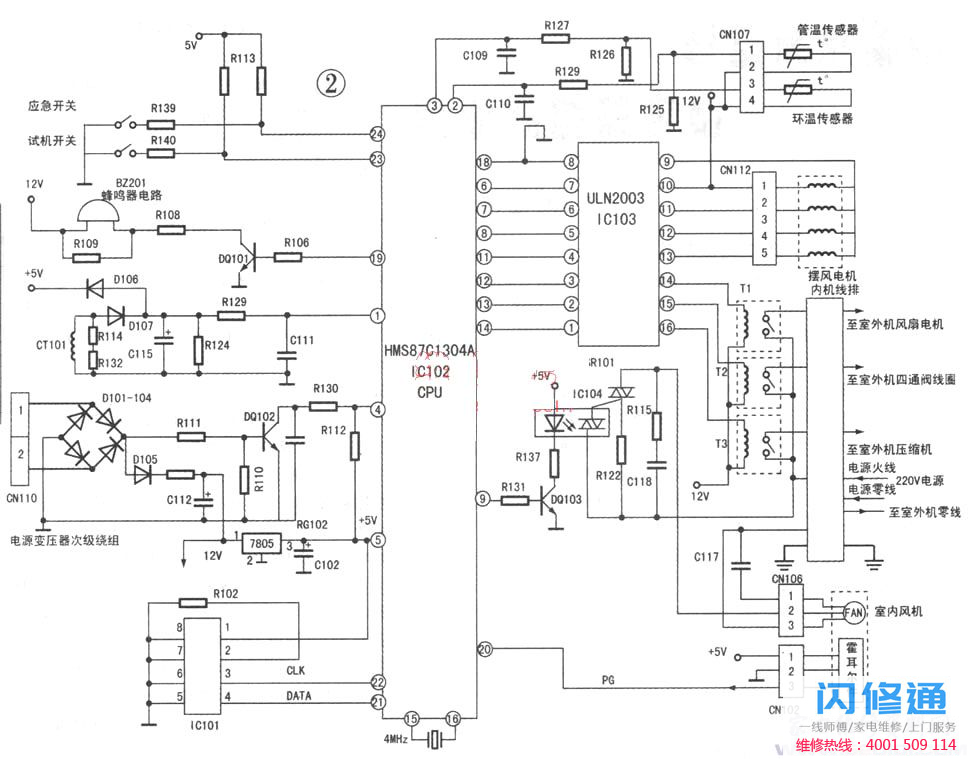

二、CPU外部电路电脑板上的CPU内部电路通过引脚接口与外部电路相连。如图2所示，根据这些引脚的不同功能组成了以下基本电路。.jpg)
1.基本电路：基本电路包括电源电路、复位电路和时钟电路。电力变压器次级感应的交流电压从CN110进入电脑板，经D101~D104整流，经C112滤波，形成12V DC电压，为一体化逆变器ULN2003、继电器等部件提供电源。同时12V也送到集成三端稳压器7805的引脚，引脚输出5V电压为CPU和内存供电。CPU正常运行所需的系统时钟由外部4MHz晶振和内部15、16脚电路产生。正常情况下，引脚15和16应具有5VP-P正弦波。复位电压由引脚输入。2.室内风扇控制电路室内风扇控制电路主要由CPU引脚、DQl03、ICl04、SRl01和cNl06外部PG电机组成。CPU的号针是PG电机的转矩控制端子，20号针是PG信号(速度检测信号)的输入端子。当管脚9的电压为0V时，DQl03没有偏置电压，处于off状态，光电耦合器中的发光二极管因为没有电流而不发光，与之耦合的光敏晶闸管处于off状态，双向晶闸管SRl01断开，CNl06的管脚没有电压，PG电机停止转动。当CPU发出启动室内风扇的指令时，引脚有电压输出，DQl03导通，光电耦合器中的发光管开始发光，光敏晶闸管有电流，双向晶闸管SRl01导通，CNl06的引脚产生电压，PG电机在220V电源下开始转动。引脚电压越高，DQl03集电极电流越大，光电耦合器触发的SRl01导通越强
脉冲就越多。CPU①脚的内部电路对单位时间内脉冲的个数进行计算，就可确定PG电机的转速。PG脉冲有两个作用：一是控制PG电机的转速。PG电机的转速过高时，单位时间内PG脉冲的个数(也就是频率)也随之升高，CPU据此判断PG电压的转速过高，降低⑨脚的输出电压，使SRl01的导通角变小，PG电机转速下降，直到PG脉冲频率达到规定值。二是可作为PG电机是否正常的检测信号。若CPU启动PG电机15秒钟内，①脚无脉冲输入，CPU就会判断PG电机没有转动，则停止压缩机和风扇电机转动，对制冷系统实施保护。
3．摆风电机控制电路
摆风电机又称步进电机，通过来回摆动摆叶将室内风机吹出的冷风自动导向，实现多角度送风。摆风电机内部有四个绕组，通过CNll2与集成反相器Icl03 ⑩～13脚相连，CNll2①脚接12V。CPU由⑥⑦⑧11脚输出摆风电机驱动信号，经集成反相ICl03后驱动摆风电机转动。
4．压缩机，室外风机，四通阀控制电路
由CPU 12、13、14脚输出压缩机、室外机、四通阀控制信号，加到ULN2003的①～③脚。当ULN2003①～③脚为高电平时，14～15脚为低电平，与之相连的继电器触点闭合。继电器触点的一端与220V火线相连，另一端通过连接线送到室外机、控制压缩机，室外风机、四通阀工作。
5．过流保护电路
过流保护电路主要由互感器CTl01、D107、C115等组成。室外机的压缩机供电线路，首先由互感器CTlOl的磁心中穿过。根据电磁互感原理，互感器线圈中的感应电流与压缩机的工作电流成正比。将互感器中的感应电流经D107整流、C115滤波后转换成取样电压，送到CPU①脚。此电压的大小与压缩机的工作电流成正比，当压缩机电流过大而达到保护值时，CPU④脚的电压相应增高，CPU判断压缩机过流，由⑩脚出低电平，压缩机停转。D106为钳位二极管，使C115正极的电压最高不超过5．7V，以防止CPU①脚电压过高，损坏内部电路。
6．蜂鸣器电路
CPU接收到遥控信号后，由CPU 19脚输出4Hz的脉冲信号，经R106送入DQlOl的基极，经Q101送大后，驱动蜂鸣器发出蜂鸣声。
7．传感器电路
在KFR-23GW／C空调中，使用了室内机管温传感器和室内环境温度传感器。这两个传感器一端接12V，另一端经电阻分压网络送入CPU②③脚。当温度发生变化后，传感器的阻值相应改变，CPU根据②③的电压判断当前的环境温度和室内机蒸发管路的温度；然后再根据存储的控制程序，对空调器的各个部件进行相应的控制。
三、主要保护功能
1．压缩机延时启动功能
当空调器转换运行模式或突然断电又来电后，为保护系统的高低压管路压力平衡，CPU对压缩机及室外风扇机进行3分钟延时启动。若要取消延时，使压缩机快速启动，可将电源插头拔下后重新插上即可。
2．蒸发器防冻结保护
当室内风机转速过低或机内过滤网过脏时，制冷状态下内机蒸发器无法吸收到足够的热量，会造成压缩机液击而损坏压缩机，同时空调也不能正常工作，为此设计了防冻结功能。当CPU检测到室内盘管温度≤-1℃且持续3分钟以上时，就实行防冻结保护，关闭压缩机和室外风机，室内风机以原风速运转。
3．过热保护
在制热状态下，室内蒸发器温度过高会损坏室内机塑料部件和压缩机，因此设计了过热保护功能。当CPU检测室内盘管温度≥53℃并持续10秒后，室内风机高速转动，室外风机停转并将摆叶强制在垂直位置；当室内盘管温度继续上升至>63℃且持续10秒后，就停止压缩机室外风机转动。在40分钟内若连续出现三次过热保护，则停机报警，定时运行灯闪烁，其他操作都失去作用。只有将电源插头拔下再插上后，才能退出保护，进入正常运行状态。
4．室内风机停转保护
CPU启动室内风机后，若室内风机运转正常，将产生PG脉冲信号送入CPU，如果由于贯轮风叶断裂、阻力大或PG电机本身故障，使CPU在15秒钟内不能收到PG脉冲信号，CPU判断PG电机没有工作，停止室内风机转动，30秒后再次启动室内电机，若15秒内仍未收到反馈信号，则关闭整机，定时灯闪烁，进入保护状态。
压缩机启动运转5分钟后，CPU通过电流检测电路测得压缩机工作电流>6A并持续5秒以上，则判断压缩机过流，关闭压缩机、室外风机进入保护。3分钟后重新启动压缩机。若40分钟内连续出现压缩机工作电流>6A三次，则关机报警，定时运行灯闪烁。
6．缺氟保护
在制冷模式下，当压缩机运行25分钟后，若盘管温度低于环境温度5℃以内，则CPU判断系统缺氟而关机报警，实施缺氟保护。在制热模式下，若盘管温度高于环境温度5℃以内，CPU判断系统缺氟，实施缺氟保护。
