变频空调室外机计算机控制电路分析(4)

11.通信电路变频空调的通信电路由室内机和室外机的通信模块组成，一般采用半双工串行通信方式。即在一定时间内，室内机或室外机中只有一台可以发送信号，另一方只能同时接收信号。根据通信信号携带的波形，可分为DC载波和交流载波。以DC开利为例，介绍变频空调的内部通信电路。在实际维护中。很多故障都是在通讯不畅的情况下发生的，所以了解这部分电路对于空调维修很有帮助。

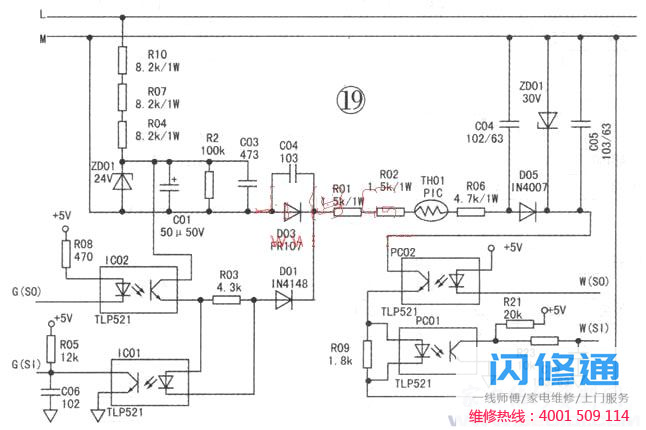

通信电路如图19所示，左为室内通信电路，右为室外通信电路。室内机和室外机之间的通信规则如下：室内机向室外机发送信号是在对接收到的室外机状态信号进行50毫秒(毫秒)处理后进行的，室外机也是在接收到室内机发送的信号后等待50毫秒。通信以室内机为主。一般情况下，室内机发送后等待接收。如果50毫秒后仍未收到信号，将再次发送当前命令。如果在1分钟内(DC变频1分钟，交流变频2分钟)没有收到对方的响应(或错误响应)，则发出错误报警，室内机向室外机发送信息指令。当室外机没有收到室内机信号时，它一直等待，不发送信号。在该电路中，IC02和IC01分别是室内单元发送和室外单元接收信号的光耦合元件。PC02和PC01分别是用于从室外单元传输信号和从室内单元接收信号的光电耦合器。当通信处于室内发送和室外接收时，室外计算机芯片的TxD端设置为高电平，IC02始终开启。如果室内TXD发送高电平“1”，IC02开启，通信回路闭合，室外芯片RXD终端接收高电平信号“1”；如果室内TxD发送低电平“0”，IC02关闭，通信回路断开，室外RXD接收低电平信号“0”，实现室内到室外的通信信号传输。同理，当通讯状态为室内机接收，室外机发送时，室内机IC02始终开启，PC02和PC0l实现室外电脑芯片到室内芯片的传输。在实际电路中，二极管D04、电阻R10、R04、R07、电容C0l、C03和齐纳二极管ZD01构成了通信电路的电源。交流电源由D04半波整流，由R10和R07限制，由R06电阻分流，由齐纳二极管ZD01稳定在24V，由C03和C01滤波，为通信回路提供稳定的24V DC电压。整个通信回路的工作电流约为3mA。当通信状态为室内机发送、室外机接收时，IC01、IC02、PC01、PC02起到隔离作用，防止通信回路上的大电流、高电压渗入芯片，损坏芯片。R02、R01、R03为限流电阻，将稳定的24V电压转换为3mA回路电流。D01和D03防止n和s反向连接，保护光耦合器。空调控制面板上的物理通信电路如图20和图21所示。

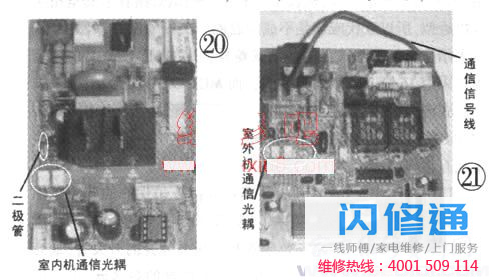

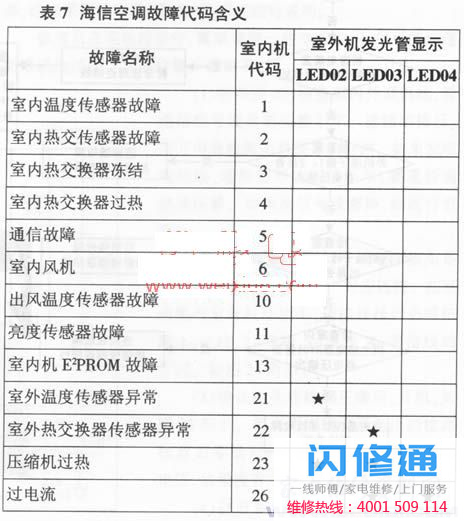

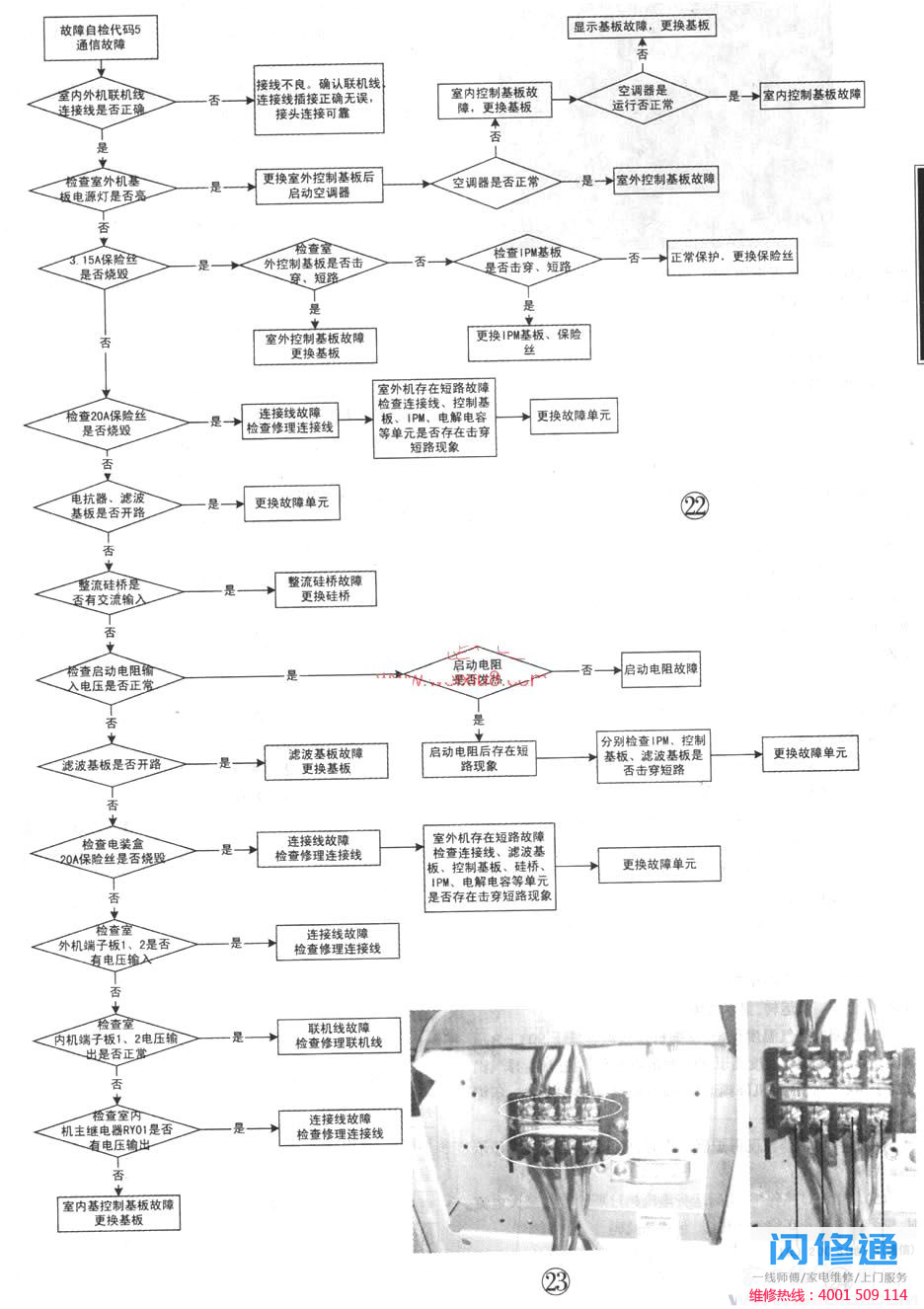

当变频空调出现通信故障时，室内机显示屏上会出现故障代码“5”。通信电路故障维护较难掌握，涉及内容较多，以流程图的形式说明(图22)。修理工需要掌握一些专业知识，在现场维修时尽可能快速准确地排除。具体维护步骤如下：

(1)参照图23，检查室内外在线线路，看通信信号线是否压接不牢、接错或接反，用万用表检测信号线是否开路。如果发现连接线和通信信号线没有牢固压接，应重新调整或压缩。如果信号线开路，请更换。(2)检查电源插座和空调电源插头是否一对一c接
