志高KFR-32D/A空调控制电路分析

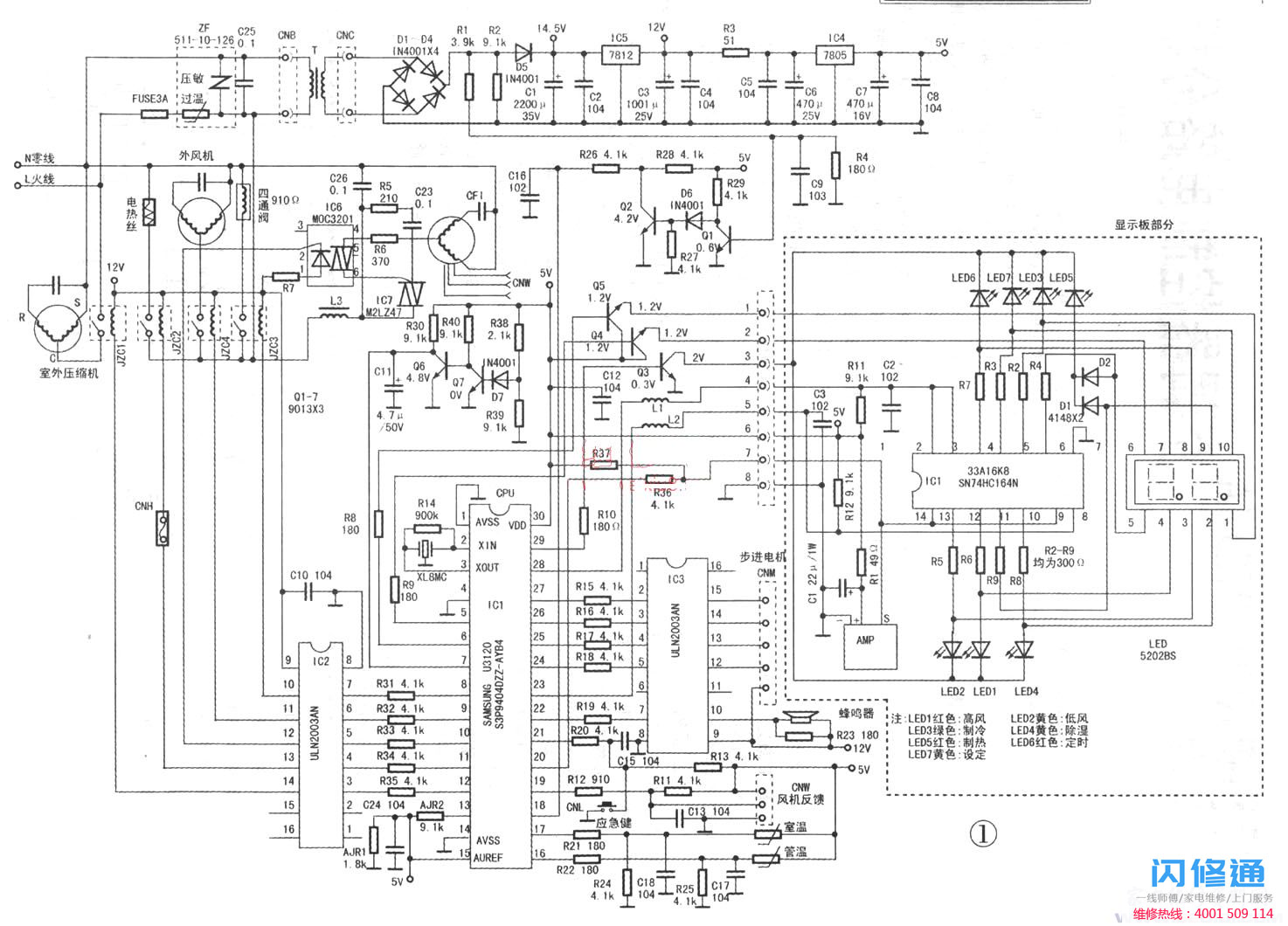

志高KFR-32D/A (KFR-23GW/D，KFR-35GW/AD)水晶色系列分体空调采用动态中心屏显示，空调运行状态一览无余。作者根据实物画出了控制板的电路(见图1)。并对电路进行了分析。

1.电源电路的交流220 V/50 Hz市电通过中性线N和火线L进入控制板电路，一路经过FUSE3A保险丝管和ZF超温过压保护器，然后C25消除电源干扰。通过CNB插头连接到变压器初级线圈，经变压器降压到12V电压后，由D1 ~ D4通过插头CNC送回主板进行桥式全波整流。D5是一个隔离二极管。IC5和IC4分别为12V和5V三端稳压器，R3为限流隔离电阻，C1 ~ c8为滤波电容。

二.ICl微处理器(CPU)工作条件CPU采用韩国三星s3P9404DZZ-AYB4芯片，工作条件如下：电源30针5v，振荡端 接8MHz晶振，复位端针低电平有效。

三、室内风扇速度控制电路

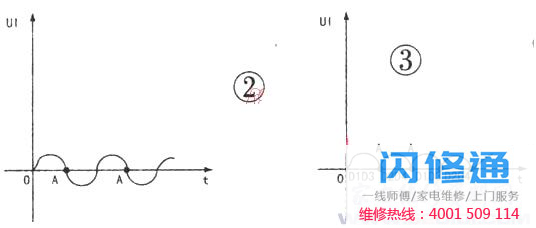

与国内其他型号不同，该机的调速电路通过改变双向晶闸管的导通程度来调节风速。控制板设有电压过零检测电路，由D1-D4、Q1、Q2等组成。如图2所示，220伏交流电源的电压按照正弦规律变化。零点是交流电压从正到负的转变点，如图2中的点A。电压为零。在控制板电路中，由变压器降压的交流12V电压和由D1 ~ D4整流的电压波形如图3所示。由于采用二极管D5隔离，没有电容滤波，所以是一系列脉动电压，A点电压为零。设置零点检测电路的目的是，CPU可以计算从零点开始的时间来控制触发晶闸管IC7(M2LZ47)的时间，从而控制室内风扇的转速。当图3中点a的电压为零时，晶体管Q1截止，集电极处于高电平。此时，晶体管Q2饱和并导通，集电极处于低电平，CPU18的引脚18检测到低电平。当DlD3和D2D4导通时，Ql的基极通过直流电压导通，集电极为低电平，Q2截止，集电极为高电平，CPu18的引脚也为高电平。因此，CPU可以从管脚18检测到的电平得知电源是否过零，并通过管脚控制IC2(ULN2003AN)逆变器的管脚的电平，使IC2的管脚12对应控制端的电压发生变化，从而控制IC6(MOC3201)光耦内部二极管的导通程度，从而触发三端双向可控硅IC7的导通时间，改变室内机的转速。传感器检测到室内风扇旋转后，信息通过CNW反馈到中央处理器引脚19。CPU内部计算比较后，从引脚10发出控制指令，达到自动控制室内风扇转速的目的。

4.指示灯位于室内机中央显示屏旁边，有7个不同颜色的发光二极管显示空调当前的运行状态。1.在冷却模式下：LED1为红色，LED3为绿色，LED7为黄色。定时状态LED6发出红光。2.加热模式：LEDl红色、LED5红色和LED7黄色发光。3.除湿模式：LED2黄、LED4黄、LED7黄发光。当这个模型打开并且不起作用时，中央显示器不显示任何东西。与其他型号不同，当它们处于待机状态时，红色指示灯会亮起，这证明电源已打开。

动词（verb的缩写）人机对话人机对话属于操作功能的表达，通过LED指示、屏幕显示、蜂鸣器来进行。蜂鸣器连接到变频器IC3的引脚，由CPU22的引脚控制。当按下遥控器的功能键时，相应模式的指示灯亮起，蜂鸣器鸣响。

不及物动词温度采样电路空调常用的感温包(传感器)有两种，一种是安装在回风口附近的室温感应包，另一种是安装在蒸发器盘管位置的板温(管温)感应包。都是晶体材料做的热敏电阻。空调常用负温度系数。即温度越高，电阻越小。常温下电阻值在4 ~ 5k左右，常用型号有3470和3274。该机的传感电路通过室温和管温传感器分别由5V电源和R24、R25分压。然后通过隔离电阻R21和R22送到CPU17的引脚17和16，使温度变化转换成电压变化信号，送到c。

七、应急键CNL
    在室内机面板内部右侧，有一个轻触开关叫应急键。在遥控器丢失或修理时，按动此键空调将自动工作在制冷模式。待机时由5v经R13、R20给CPU 21脚提供4．8V电位。当按下应急键CNL时，21脚电压瞬时降为零，得到…个低电平，给CPU内部送入开机信号，使空调起动工作。

八、反相器的工作
    IC2、IC3都是功率驱动反相器。例如需要室外风机工作时，CPU⑨脚向IC2⑥脚输送一个高电平，IC2 11脚则反相输出低电平。JZC4继电器线圈有电流通过，继电器触点吸合，室外风机得电工作。四通电磁阀与压缩机需工作时的控制原理与此相同。
    IC3也是反相器，但它所驱动的负载与Ic2不同。IC3的12～15脚与cNM插座连接，与12V电源共同接在步进(摆风)电机上。CPU 24～27脚接受人工指令，输出相应电平控制IC3②-⑤脚，使步进(摆风)电机的旋转角度不同。摆风叶的开张度就会随着改变。如果CPU 24～27脚输出低电平，IC3 12～15脚会呈现高电平，步进(摆风)电机将停止工作。

九、显示板部分
    显示板分为发光二极管指示与数码屏幕显示两部分，电路主要由CPU、Q3、Q4、Q5与显示板部分的ICl(SN74HCl64N)及LED(5202BS)组成。Q3、Q4、Q5分别受cPU 29、⑤⑥脚的指令控制，向显示板电路发布显示命令。数码显示由14段数码LED显示器完成。显示板部分的译码器ICl(SN74HCl64N)受CPU 23与28脚控制。Icl与LED及7个发光二极管共同完成显示任务。

十、故障白诊断功能
    空调器不能正常工作时，中央显示屏将根据故障部位，显示相应的故障代码。常见代码含义如下：L1-室内盘管温度传感器故障。L2-室内传感器故障。E5-室外机组异常故障。L6-室内风机故障。

十一、故障检修
    修理空调器时不能完全靠故障代码指引，一定要根据制冷循环系统的压力高低及电源电压是否正常，进行综合分析判断。
    [检修实例]一台KFR-5lLW柜式空调器不制冷。用户要求立即登门处理，说肯定机器出了毛病，机器屏幕上显示“E12故障”。上门后查看室外风机转动，测进口压力为0．1MPa(正常机器运行为0．05MPa左右)，证明压缩机未起动。查看志高空调说明书，“E12”表示室外机组异常故障，停机检查发现压缩机温度很高。测起动电容正常，压缩机阻值正常，测电源电压为220V正常。待机器冷却后，在起动机器的同时测电源电压，发现起动瞬问电源电压从220V降为185V左右。空调开始制冷。但随着机器的运行供电电压还在下降．运行10分钟左右机器出现保护性停机，屏幕显示“E12故障”字样。检查用户线路老化，导致供电不足，待更换新线后，故障排除。所以空调检修不能让故障代码牵着鼻子走，而要综合分析后再动手。能收到事半功倍的效果。

十二、几点说明
    1．图1中Q1—Q7所标电压均为静态电压。
    2．IC6(MOC3021)光耦①②端电压在高风低风运行时无明显差别，①端为12V，②端为11．3～11．4V。

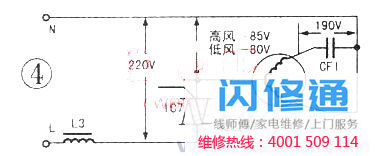

    3．室内风机运行时，测得风机接线端交流电压如图4所示。

    4．步进(摆风)电机运行时，IC3 12-15脚电压均在8．5V左右抖动；停止运行时，IC3 12-15脚电压为12V。
    5．不按遥控器功能键时，IC3⑩脚电压为12V；当按下遥控器功能键时，蜂鸣器回叫的同时⑩脚电压瞬时下降为8．5V左右。以上所有电压值均为M47型万用表测得。
