海尔变频冰箱制冷原理

普通家用冰箱中的电机启动频繁、噪音大、使用寿命短、温度稳定性差、能耗高。变频冰箱带来了功能的增加和性能的提高，具有明显的节能降噪效果，同时整机的使用寿命明显延长。近年来，国内家电制造商竞相发展。2000年4月，科龙首次推出BCD-348WA/HP变频冰箱，具有开门制冰功能，被业界誉为“最成熟稳定”的冰箱。随后海尔推出007系列衍生239DVC系列变频冰箱，具有控温精准、制冷分离、多循环技术与变频技术相结合的独立控温、节能高效等优点。以海尔BCD-239DVC为例，介绍了变频冰箱的制冷原理。

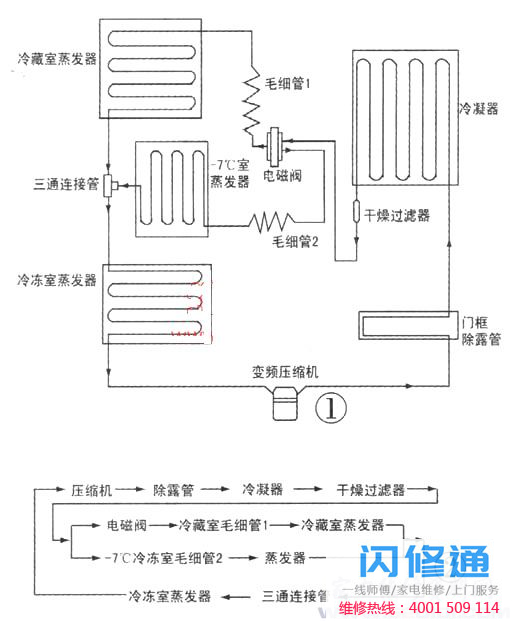

一、变频冰箱制冷系统组成图1是海尔变频冰箱制冷系统示意图。整个系统由变频压缩机、冷凝器、过滤器、电磁阀、毛细管、蒸发器和控制器组成。在管道系统中，温度传感器设置在能反映制冷剂状态的关键位置，以检测其温度。在制冷工作状态下，制冷剂的工作流程如图2所示。

第二，制冷系统的基本控制模式冷藏室和-7室的温度设置由环境传感器感测的当前温度决定。温度显示区分别显示冷藏室和-7房间的温度。工作时-7的房间会优先制冷，直到冷藏室达到停机点温度才会取消(或冷藏室停机3小时不停机或压缩机停机5小时不停机)。当冷藏室内的传感器降至2或系统设置为进入速冻状态，传感器失效时，将取消-7室内的优先冷却。在制冷状态下，冷藏室和软冷冻室可以随意开关，调节进入速冻设定状态。速冻状态下，压缩机连续运转，电磁阀在冷藏室和-7室的工作状态之间切换，速冻状态持续12小时。要在速冻状态下手动退出速冻功能，按下速冻调整按钮3秒钟，速冻指令发出，退出速冻状态。在速冻状态下，当冷藏室温度达到停机点时，如果-7的房间需要启动，压缩机不停机，电磁阀带电，压缩机对-7的房间和冷冻室进行制冷。退出速冻状态后，制冷温度设定由退出速冻时对应环境温度的温度决定，而-7房间的温度设定保持不变。在速冻状态下，如果在电磁阀不带电的情况下，压缩机连续运转5小时不停机，冷藏室被迫关闭5分钟，当温度达到4时，后蒸发器打开。在速冻状态下，补偿电热丝始终处于加热状态(但冷藏室蒸发器传感器高于20时停止加热)。当环境温度高于8时，冷藏室蒸发器的传感器停止点固定在-23，当环境温度低于8(含)时，冷藏室蒸发器的传感器停止点固定在-25。在设定的速冻时间内，压缩机的启动仍然由制冷蒸发器的传感器控制。压缩机每次停机，都不退出速冻状态。当制冷蒸发器的传感器温度高于启动点时，压缩机再次启动运行，达到速冻设定时间后自动退出速冻状态，进入正常控温。在速冻状态下，寒冷

单、双电磁阀尺寸外观不同。单稳态电磁阀体积大，有滤波整流电路板(变阻器，交流保险丝250 V/1A，整流二极管1N4007)。驱动开关的信号是220伏交流电压。单稳态电磁阀(二位三通阀)在早期的航天BCD-222冰箱和海尔系列冰箱中使用，消耗了大量的功率。但是双稳态电磁阀体积小，没有电路板，用脉冲信号切换驱动信号。制造商使用双稳态电磁阀在主控板的代码下标记“双稳态”一词。修理和更换单、双电磁阀时应注意几点：不同类型的单双稳态电磁阀必须与主控板一起更换；双稳态电磁阀的应用驱动电路图见图4，电路中的标记点为重点检测点。光耦合后，控制信号发送到晶闸管门电路，控制电磁阀。

四、单、双稳态电磁阀的检测与维修
    1．单稳态电磁阀常见故障有：线路板中压敏电阻击穿及烧交流保险丝：整流二极管击穿；线圈短路或开路；阀芯内部损坏。检测及维修方法如下：
    (1)万用表电阻挡测量电磁阀电源的输入端，阻值应为2．3k左右。如果阻值很小应该是线路板上元件损坏，一般为压敏电阻或整流二极管击穿。
    (2)线圈短路或开路：检测确认线圈损坏后切断电源，待系统稳定后用钳子将电磁阀去冷藏室的毛细管接口处剪断封死。一般钳子剪断即可封住，不需火封。用扳手将阀芯与线圈固定螺丝沿顺时针拧松并卸下(螺丝较紧)。拧下固定在箱体上的螺丝，把线圈从阀芯上退下。
    将新的电磁阀线圈装在阀芯上并用螺丝拧紧，固定不紧将会引起噪音。接通电源启动冰箱，此时如机械温控可将冷藏室温控器关闭；如电脑温控冰箱，带关闭冷藏功能的则关闭冷藏室，不带关闭冷藏功能的将电磁阀线圈直接引入220V。此时电磁阀带电，制冷剂直接流入冷冻室，冷藏毛细管出口处无压力，制冷剂也不会从这里泄漏。
    (3)将剪断的毛细管口进行修整，并迅速点燃焊枪对电磁阀与毛细管的接口处加热，拔掉残留毛细管，将修整好的毛细管插入接口并进行焊接，然后将电磁阀固定在箱体上，维修完成。如遇到阀芯内部损坏只能更换电磁阀。
    2．双稳态电磁阀常见故障有：线圈短路或开路；不能切换；阀芯内部损坏。对不能切换的电磁阀确认后，若用改锥敲击无反应，只能更换。

五、制冷系统故障的检测
    检修多循环系统的冰箱，先要判断出故障点。制冷系统出现漏、堵，表现为各室温度均高，且压缩机不停机。制冷系统堵塞多为二次修复工艺问题，或在搬运过程中造成系统油堵。
    变频冰箱出现不制冷，首先要判别是主控制板、电磁阀损坏，还是制冷系统故障。由于双稳态电磁阀接受的是脉冲信号，可以通过测量其静态电阻的方泫，简单判断其好坏。也可以通过使用冰箱的开关室的功能键，结合用于触摸转换室毛细管的温差去判断。如果无法判断是控制部分还是电磁阀的故障，可采取替换法。将电磁阀上的电缆拆离原阀，接到新阀上，通电后用嘴吹电磁阀的进气管，看哪个出气管导通，由此判断控制板信号是否正确。
    在维修制冷剂泄漏故障冰箱时，根据打开工艺管瞬间压缩机内有无气体来判断。注意：在打开工艺管前压缩机不要运行，如果运行需停机半小时后再打开工艺管。若打开工艺管时，有微量气体喷出，可判断漏点在低压部分；若打开工艺管时，外部空气被吸入压缩机内，则可判定漏点在高压部分。这是因为在整个制冷系统中，低压部分占整个容积的95％，高压部分占5％，低压部分在运行时压力较低，停机时压力回升，因此在停机时漏气速度快，开机时慢。由于低压部分容积大，从开始渗漏到发现，低压部分仍有少量制冷剂存在压力总是高于大气压，因而打开工艺管时有气体喷出。而高压部分是在运行时压力增高，停机时压力降低，所以运行时漏气速度快，停机时漏得慢，随着漏气时间增长制冷剂越来越少，高压漏气量越来越多，低压部分不断向高压补充。由于毛细管的阻流作用和高压部分的不断外漏，使低压部分形成负压，所以打开工艺管时会有空气被吸入压缩机。
