海信KFR-3602GW/BP空调室内外机控制板简介及维护图

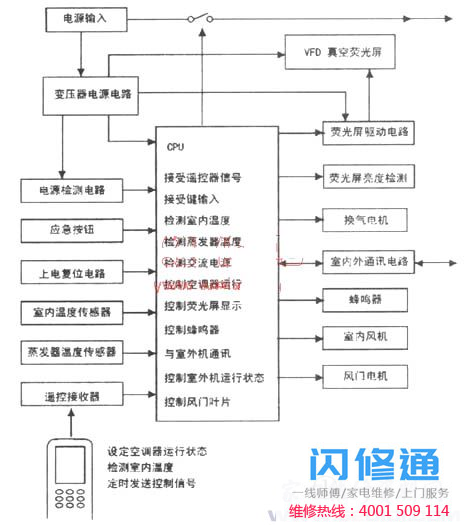

KFR-3602GW/BP空调室内机控制板实物图见彩图。室内机控制电路主要包括电源电路、上电复位电路、晶振电路、过零检测电路、室内风扇控制电路、步进电机驱动电路、温度传感器检测电路、E2PROM电路、显示驱动电路、亮度检测电路、应急控制电路和通信电路等。单片机IC1(TMP87C46)是控制电路的核心。室内机控制电路的信号流程如图1所示。

过零检测电路：该电路在系统中有两个功能：一是控制室内风扇的风速；二是检测电源电压异常。在室内机的控制电路中，通过检测交流零点，风扇驱动器(即单片机的引脚)延时输出低电平，使晶闸管导通。通过控制导通角，可以改变施加在风扇上的电源电压，调节室内风扇的速度。步进电机控制电路：主要用于改变室内机出风口的方向。步进电机采用四相八拍模式控制，纵向控制电网。室外控制板的物理图如图所示，其信号流程图如图2所示。

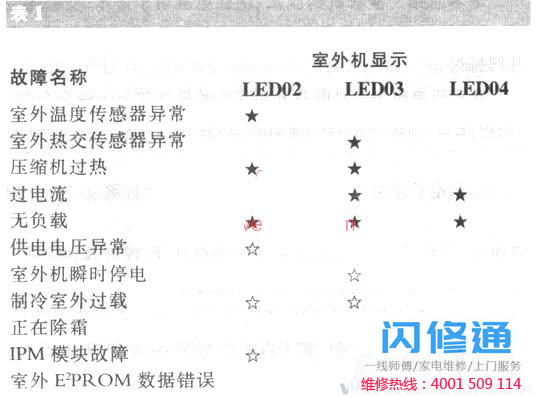

室外机的电路控制部分主要包括开关电源电路、电压检测电路、电流检测电路、四通阀控制电路、室外风扇控制电路、故障运行指示电路、E2PROM电路、室内外通信电路、温度传感器检测电路等。开关电源电路：该电路为自激式开关电源，稳压方式采用脉宽调制方式，二次输出高频脉冲电压经脉冲整流、滤波、稳压后送至负载。电压检测电路：该电路保证空调不受外部电压变化的影响。在过压或欠压情况下，空调会自动显示故障代码并进行保护。电流检测电路：该电路用于检测压缩机的供电电流。如果电源电流异常，空调会自动显示故障码进行保护。故障代码如表1所示(:指示灯亮起；发光二极管闪烁)。

室外四通阀控制电路：该电路用于控制空调四通阀的开启，完成制冷和制热运行模式的切换。通信电路：变频空调的通信电路是室内机和室外机之间的通信通道。电路的工作模式是串行通信。主机(室内机)向室外机发送信号是在收到室外机状态信号并处理50毫秒后进行的。通信主要基于室内机。正常情况下，主机在发送信号后等待接收信号。如果在500ms内没有收到信号，将再次发送当前命令。如果在2分钟内没有收到对方的回应(或错误的回应)，将给出错误警报。同时将信息命令发送到室外，室外单元作为辅助单元。当室外机没有收到室内机的信号时，它会一直等待而不发送信号。温度传感器电路：该电路是空调控制电路的输入电路部分。通过感应不同的传感器，将不同点的温度转换成电信号，传输到单片机进行处理。经单片机处理后，相应的控制信号输出到执行电路，调节空调的工作。
