三菱PW10H中央空调原理及维护

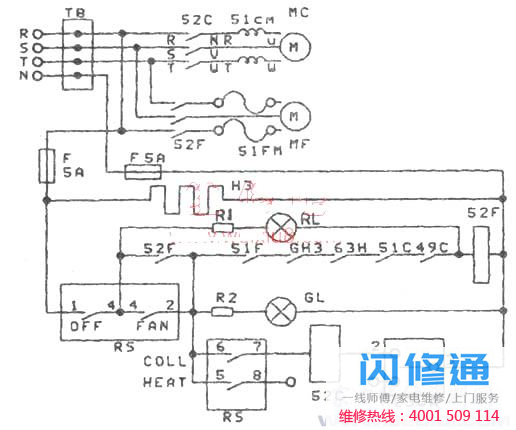

一、原理简述：三菱PW10H是早期的水冷式中央空调，但数量较大，目前处于维修高峰期。现在，绘制电气原理图(见附图)以供参考。RS是控制开关。首先，将遥感设置为“风扇”1-4，并打开4-2。风扇的交流接触器52F工作(并保护自身)，风扇运转。运行灯GL打开，然后RS设置为“cool”，4-2关闭，6-7打开。由于温度控制器23WA的触点在常温下处于位置2-3，交流接触器52C工作，压缩机开始运行和制冷。当室温低于设定值时，温控器触点2-3跳闸，52C切断，压缩机停止；这样，压缩机反复运行-停止-运行，使空调温度处于设定值。51F为风机过载保护器，51C为压缩机过载保护器(51CM和51FM为过载热线)，63H为压缩机过压检测开关，49C为压缩机过热保护器，GH3为冷凝器过热保护器。H3是一个辅助加热器。空调系统由制冷循环(原理与家用空调类似)和水冷循环两部分组成。水冷循环是利用水泵在冷却塔和冷凝器之间形成循环水来冷却冷凝器。

二、维修实例：【例l】现象：可以正常启动运行，但制冷不好。大修：经调查无渗漏现象，但滤网冻在蒸发器上，造成积冰堵塞。让空调处于“FAN”位置(也可以加热解冻)，然后清洗干净，晾干，装在试验机上，霜又会出现。经过进一步调查，发现出风口薄弱是由于风扇皮带严重老化打滑造成的，更换后工作正常。在另一种情况下，风扇电机的相位颠倒了，而不是相反，导致了与此类似的故障。【例2】现象：压缩机启动几分钟后自动停止。检修：故障发生时冷凝器和循环水受热严重。经调查，泵和管道正常。冷却塔冷却风扇的一个叶片被飞鸟折断，导致循环水冷却不良，变热。GH3动作让主机保护自己。【例3】现象：频繁停机，最终启动2-3分钟后自我保护。检修：检查室内机是否正常，尤其是循环水回路。发现冷却塔出水管滤网堵塞严重，水泵已烧坏。主要原因是水泵在安装过程中误安装在高压热水管道上。高压热水和泵本身的热量形成恶性循环，导致泵电机(可能质量差)长时间燃烧。之后在低压管道上改装了泵，没有发生类似故障。
