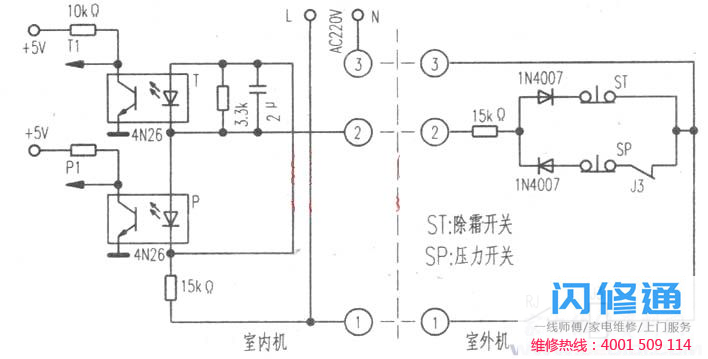

华宝柜机维修代码“-5”表示压缩机排气压力过高，触发压力开关动作，自动停机保护压缩机。其保护电路的工作原理(示意图见附图):.jpg)
当压缩机排气压力和除霜开关正常时，220v的交流电压使光电耦合器T在正半周导通，P在负半周导通。两个光电耦合器依次接通，因此P1和T1总是输出低电平。当压力开关断开时，交流电路在负半周断开，使光电耦合器断开，P1点向CPU输出高电位。CPU实施保护，断开压缩机电源和内外风扇，LCD显示“-5”维护码。
【例1】华宝RF-12W空调开机三分钟。压缩机发出“嗡嗡”声。不会开始的。整机保护，“-5”出现。根据对这一现象的分析，可能是压缩机过流保护动作是由于电源缺相引起的，JBOY3乐队继电器被拉进来，使其常闭点断开，P1点输出高电位，CPU实施保护。检查三相电源正常，检查三相交流接触器，发现A断开。拆下接触器后，发现A相静触头银触头脱落。更换接触器并排除故障。
【例2】Warburg RF-12w空调运行半小时或十几分钟后由“-5”保护，停机几分钟后正常开启，半小时后故障再次出现。根据故障现象分析，不是电源和压缩机。运转时，手触及高压管，高压管是热的(应该是温热的)。半小时后，压力开关动作，整机得到保护。检查后发现室外机冷凝器后面区域积灰过多，导致冷凝器散热效果不佳。压缩机的高排气压力触发了压力开关的动作。用清水冲洗冷凝器后，机器运转正常。
【例3】华宝RF-12w空调一开机，整机保护就出现“-5”。断电后，过一段时间就会开机。没有任何反应，整机受到保护。从故障现象分析，室外机压力开关和压缩机热保护正常。内部单元的端子和之间的测量电压为~ 110伏，端子和之间的测量电压为~ 110伏，表明室外机正常。进一步测量表明，P1光耦的输出为低电平，这也是正常的。打开室内机保护板，发现从室内机破板到主控板的存储线被老鼠咬了。重新连接后，机器运行正常。
