华宝KCR-25A2空调控制电路原理及维护

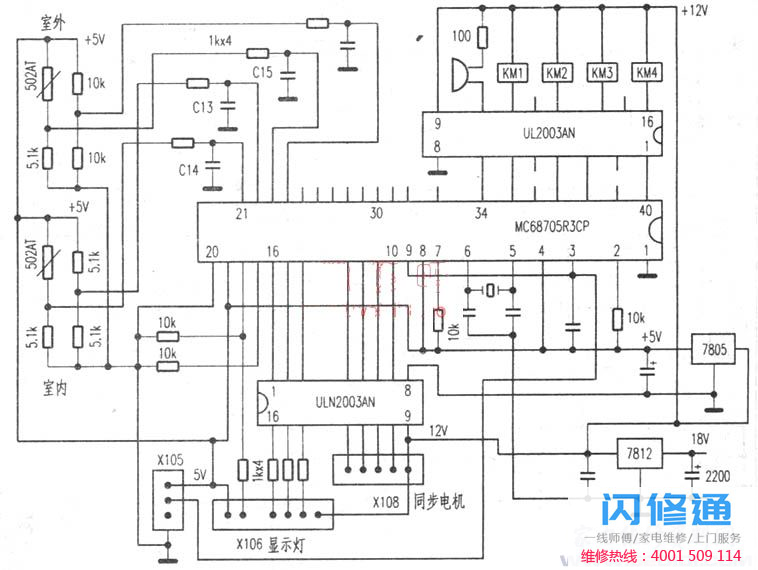

华宝KCR-25A2空调以摩托罗拉微电脑芯片MC68705R3CP为中心，实现制冷、制热、风速、除湿、风向、温度调节、定时等全功能遥控。这里根据实际电路板，绘制电路图，献给读者。

原理：CPU芯片MC68705R3通过两套电桥检测室内外温度，测温头502AT为负温度系数热敏电阻，其中一个电桥接CPU的引脚21、22，测量室内温度；另一组与CPU的引脚23和24相连，测量室外温度。冬季室外温度低于-5时停止加热。为了保证温度的准确性，桥梁要求严格的平衡和高电阻精度，这是维护时应注意的问题。ULN2003继电器，分别驱动压缩机、风机风速和换向阀；另一台ULN2003驱动风向同步电机和显示灯。插头X105连接到遥控接收器。检修实例：机器制冷失败，压缩机每3分钟启动一次，每次停机不到3秒。其他如风扇、风向、遥控等正常。根据现象估计电源和CPU基本正常，问题可能出在压缩机过载保护器和测温电路上。但压缩机停机时，过载保护器不动作，只有它的功率继电器KM1 (20a/250 V)动作。可以看出主控板上的测温电路是问题，测温头和电桥电阻正常。在测量CPU的管脚21到管脚24的电压时，发现管脚22的电压与其他三个管脚的电压明显不同，只有0.7v，应该是2.6V，在检查其外围元器件时，发现电容c13泄漏严重。更换或拆卸后，整机恢复正常。
