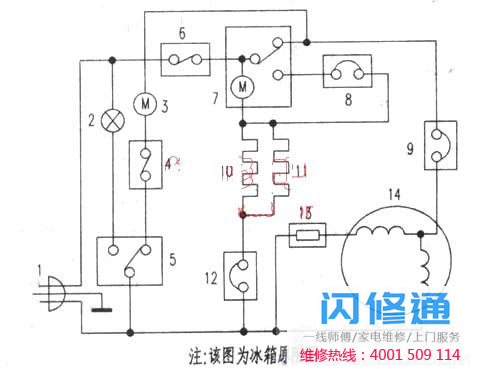

了解无氟冰箱的电路原理，有利于准确、快速地判断冰箱的故障，及时维修。介绍了万宝BCD-155无氯冰箱的电路及实例维护(电路见附图)。.jpg)
一、压缩机电路压缩机电路主要由温度控制器6、除霜定时器7、过载保护器9、PTC启动器13和压缩机(电机)14组成。当电源接通时，由于PTC启动器的电阻值较小，电流同时流过压缩机的启动绕组和运行绕组，电机启动，PTC的电阻值迅速增大，从而切断启动绕组的电流。压缩机的运行使制冷系统中的制冷剂不断循环，产生制冷效果。
二、除霜电路除霜电路主要由除霜定时器、双金属除霜温控器8、除霜加热器10、排水加热器11、温度保险丝12等部件组成。在制冷过程中，电流由除霜定时器的电机驱动旋转。因为电机的内阻远大于加热器的内阻，所以加热器得到的电压非常低，产生的热量非常少。当电机运行8小时，除霜定时器的触点跳至另一点，除霜加热器开始加热蒸发器表面。当温度达到14时，除霜温控器关闭，除霜结束。
3.风扇电机电路风扇电机电路主要由电机3、冷冻室门开关4和冷藏室门开关5组成。风扇的作用是使冷空气在冷冻室和冷藏室之间循环。当门打开时，门开关弹出(切断)，风扇停止旋转。
四.照明电路照明电路由冰箱门开关5和灯泡2组成。维护示例[示例1]压缩机不转动。显然，故障出在压缩机电路上。当门打开，用手按下门开关时，风扇转动，表明温控器和除霜定时器正常。检查过载保护器和压缩机绕组无异常，取下PTC启动电阻，测量其电阻值为无穷大。更换后的故障排除。【例2】压缩机不停机，制冷效果差，冰箱温度不能下降。压缩机可以运转。检查除霜电路和风扇电机电路。如果除霜回路出现故障，蒸发器表面会有厚厚的霜层扩散，影响换热效果。打开门，发现蒸发器正常。然后，当按下车门开关时，风扇电机不转动。拆下风扇电机，发现绕组已经打开。更换后的故障排除。
