三菱重工285-328两用空调微机控制器原理图及电路介绍

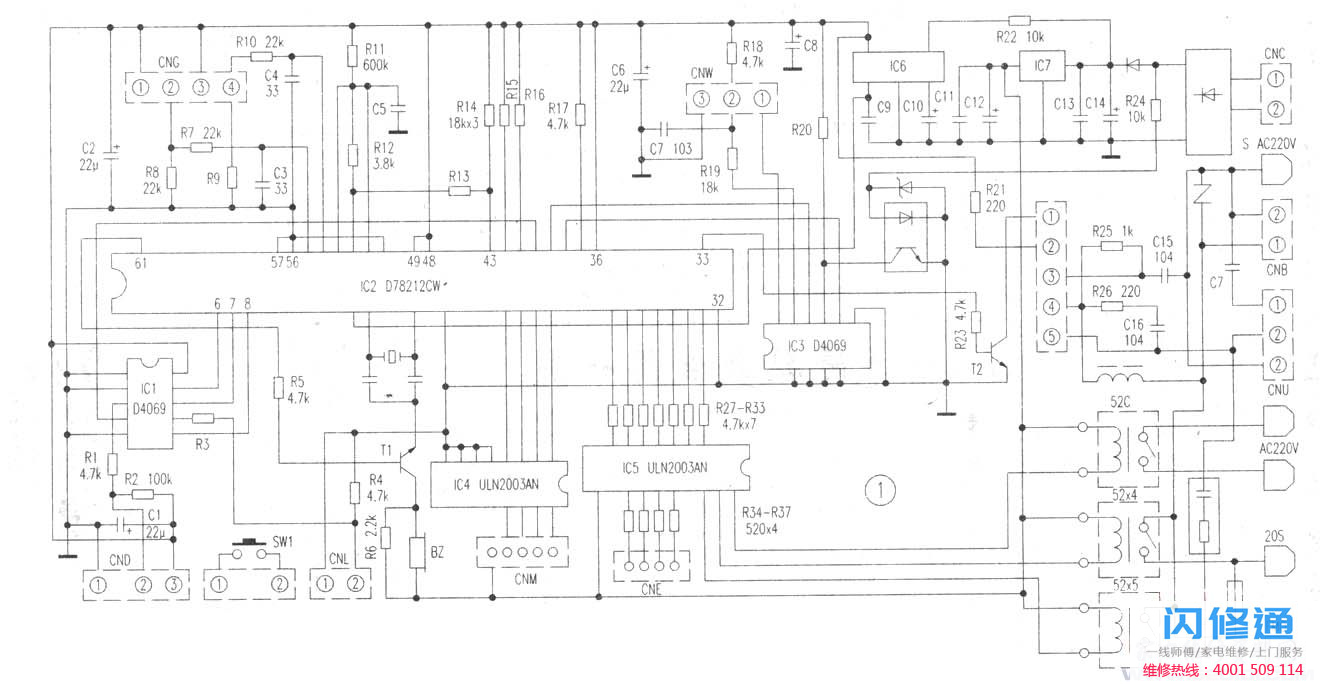

图1是三菱重工285-328空调的微机控制电路。

该回路不仅适用于冷暖机，也适用于单冷机。图2是温度传感器和图1之间的连接线图。图3是空调工作状态的发光管显示电路，图3和图1通过CNE插座连续工作。图1中主控芯片为单片机D78212CW。IC还是找不到详细的信息，但是过了图1之后，它的大致工作原理就基本出现了。本文仅给出电路图，并指出其电路结构和特点。后面会介绍更详细的原理。在图1的电路中，CNG是温度传感器的插座。CND是红外接收器插座。SW1作为强制启动插座连接到CNL。CNM与室内风扇相连。CNE连接图3。

CNU与室内风扇相连。其他终端维护人员应该不言而喻。与其他空调控制电路相比，图1中的电路有几个不同之处：1 .D78212CW内置固化程序，不需要外部只读存储器。2.控制器采用精密稳压电源IC6(78LR05)给单片机供电。3.压敏电阻安装在电源输入端，用于短路保护。4.室内风扇由Ic1与T2和Ic8合作无级调节。对于喜欢玩单片机硬件和渗透软件的发烧友来说，图一是他山之石。只要改变传感器的物理参数，稍微改变执行器的执行对象，这个电路就可以成为家电的智能管理中心。
