整个电路分为五个部分：电源电路、显示电路、输入控制电路、输出控制电路和单片机电路。电源电路为整机提供不同的电源电压。显示电路包括遥控接收电路，用于反映空调工作状态和功能。输入控制电路包括室温、管温和除霜控制电路。输出控制电路包括压缩机、风扇、风向电机、四通阀、蜂鸣器驱动电路和信号电路。微机控制电路包括中央处理器CPU、程序存储器ROW、数据存储器RAM、输入输出I/o端口等。以下具体分析电路特性和维护要点。
1.电源电路的220V50Hz交流电压由电力变压器变为交流16.2V，电源分两路：第一路由X211、C204、R241等组成。输入到IC20138的引脚138，为计算机芯片提供时间参考；另一路经全波整流器C102滤波，经三端稳压集成块IC205(7812)稳压，经C221滤波得到12V DC电压，提供给热保护、电源模块Ic203、Ic202、风扇电机等电路。12V DC电压通过三端稳压集成块IC204(7805)获得5V DC电压，为复位电路、压缩机电流检测电路、室温检测电路、面板显示电路、蒸发器除霜控制电路和三分钟延时电路提供工作电源。在电源电路中，当电源电压超过245伏时，变阻器L1立即从断开变为接通。由于与电源并联，电源快速熔断，防止主电路板烧坏。变阻器是一次性元件，烧坏后要及时更换。如果只更换保险丝管而不更换变阻器，当再次出现过电压时，电路板上的其他元件就会烧坏。大修分析：1。如果整机不工作，先检查电源是否正常，再打开机箱看看有没有烧焦的地方。测量变压器输出电压是否有16V交流电压；Ic205输出12V DC电压；IC204的输出为5V DC电压。2.如果保险烧坏了，变阻器烧坏了，可以直接更换，测量一下周围其他部件，确认无误后再开机运行。.jpg)

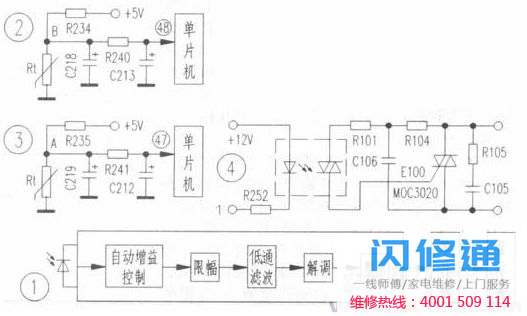

二、这部分显示电路的接收电路是通过集成块中的自动增益控制、电路放大和限幅38kHz低通滤波器滤除38kHz调制信号，解调编码指令脉冲，放大整形后输出相应信号到MCU遥控信号输入端，最后MCU发出相应指令显示在面板上(图1)。通过接收窗口接收到遥控输入信号后，输入到芯片的引脚36。经过对芯片中各种信号的分析处理后，机器可以执行各种指令，同时机器相应的工作状态可以用LED显示在面板上。大修分析：1。首先，确定远程发射器是否正常。方法是使用相同类型的遥控器启动进行验证。2.用空调自带的“强制或自动”开关启动空调。如果不启动，故障出在主控电路板。3.按下遥控发射器，用万用表DC电压块测量接收器输出引脚的电压。否则，遥控器或接收器有故障。
3.输入控制电路这部分的温控电路包括室温控制和管温控制两部分。室温控制原理见图2。分析：温控电路通过热敏电阻Rt将室温的变化转化为电压信号，由电阻R234分压，电阻R240限流。该信号与微控制器中的参考信号进行比较，以控制压缩机的启动和停止。电容器C218用于防止电压变化过快。Rt为负温度系数，热敏电阻值通常指25时测得的电阻值。（=NationalBureauofStandards）国家标准局
p; 管温控制原理见图3。分析：室内管温热敏电阻安装于室内蒸发器管道上，所测量的温度接近制冷系统蒸发温度，其作用：(1)冬季制热时作防冷风控制；(2)夏季制冷时进行过冷控制；(3)用于控制室内机风速；(4)与单片机配合实现故障自诊断。
检修分析：
1．此电路热敏电阻Rt的故障率较高，一般是先测量其阻值，多数是断路和短路。常见故障多为插件接触不良。
2．电解电容很重要，当电容漏电后会造成压缩机不启动或开停频繁故障。检修时可以分别通过测量图2、图3中A、B点的电压或47、48脚电压来确定温控电路是否正常。
四、输出控制电路
输出电路由Ic 202、IC203、功率驱动模块通过芯片指令去驱动继电器线圈，通过控制继电器的吸合和断开，来实现对压缩机、风向电机等的控制。
现重点介绍风扇电机控制电路(见图4)。
当①脚(即R252左端)为低电平时，MOC3020导电，可控硅触发，从而使室内风扇运转，而且还通过电脑芯片37脚进行风扇转速的校正。
57脚蜂鸣器是为遥控输入而设置的，当芯片接收到一个有效信号时，蜂鸣器就鸣叫一声。
检修分析：
1．由于输出电路中的电流较大，并且还有继电器执行机构，出现问题机会较多，如模块烧坏、继电器线圈断、触点粘合等一些较容易判断的故障。
2.当模块2003损坏后可用以下集成块来代替：MC1413P、KA2667、KA2657、KID65004、MC1416、TD62003、M5466P等。
五、微电脑芯片电路
本电路所使用的芯片型号为NEC75028GC-657-AB8(V4．0版本)4排64管脚，其芯片内部已写入了空调运转程序，可对输入的信号进行运算和比较，根据运算和比较的结果来决定压缩机、风机、四通阀等的控制方式。
1.各引脚主要功能：
电源正端Vdd(+5v)接55、56、57脚；
电源负端Vss接46、24、⑨脚。
①脚信号经过IC202(ULH2003A)驱动模块放大后控制电加热继电器的工作状态。
②-⑥脚经过IC202驱动模块放大后来控制风向电机、风扇电机的工作。
18～20脚作为应急运转、试运转、滤尘网清除开关之用。
21～23脚作为c型板与D型板的选择开关。
25脚用来作为冷暖板、单冷板的选择开关。
26脚用于压缩机停机后延时三分钟保护。
31-34脚作为室内风扇转速调整，在一般情况下不使用，但当用户有特殊要求时，才用来作为速度补偿。
35脚是单片机的复位端口，接通电源后上电复位。
36脚是遥控器输入信号，在有遥控输入信号时该脚应有脉冲波形，无遥控输入时为高电平。
37脚为风扇转速信号的反馈信息，用于检测转速。
41、42脚外接石英晶体振荡电路，为芯片提供时钟信号。
47～50脚分别为室温、管温、除霜输入、过热保护信号输入。
51～60脚接显示电路，当有信号时，分别作为运行指示、定时指示、过滤网清除指示。
62-64脚作为IC203驱动模块信号，当有信号时分别控制四通阀继电器、室外风扇继电器、压缩机继电器的工作状态。
2.微电脑芯片工作的三个必要条件。
1)电源供电电压(+5V)；2)复位信号；3)时钟信号(振荡信号)。
检修分析：在维修微电脑系统时，电子基础弱的维修人员可采用“黑箱”方法，即将微电脑控制主板当作一个黑箱子，只要弄清楚箱子外面的输入设备及信号线，输出设备及信号线，可以根据故障现象进行分析判断出故障可能的部件，并对黑箱外围元件进行检测。若外围设备正常，而空调器不工作，则初步断定电脑控制板出现故障，可采用替代法等检查。通常电脑芯片损坏的几率较少，而外部元器件及连接线故障率较大。从工作设备来看，电控系统损坏，工作不正常会引起压缩机不工作或风扇电机不工作。
在检测芯片时特别注意石英晶体的检测。
1)在空调器主板通电情况下，用万用表测量石英晶体振荡输入脚，会有2—3V的直流电压，如无此电压一般为晶振损坏。
2)用万用表电阻挡测量晶体两脚电阻值，正常时电阻值应为无穷大，否则说明晶振损坏。
3)如果有条件，可用示波器测量晶振输入、输出的波形，如有波形，说明晶振正常；否则晶振损坏。
六、检修实例
空调器检修原则：先室内后室外；先两头后中间；先风机后压机。检修前认真听取和询问故障情况及产生的原因，根据经验作出判断。切记不可盲目拆卸电控部分，把故障扩大。
例1：空调器接通电源后，用遥控器发出开机信号，空调器不动作，指示灯也不亮。
检修分析：先判断故障在电源部分还是在遥控器发射部分。为了区别故障部分，用手动开关启动运行，也未工作。可以断定是电源部分故障。用万用表测+12V稳压输出正常。+5V稳压输出为0V，更换稳压块后故障排除。
例2：空调器制冷运转不久，房间内的漏电保护器断开，如此反复。
检修分析：断开室外机连接线，查室内风机运转正常；在制冷运转状态下，压机继电器吸合，有稳定的220V输出，说明室外机有故障。拆开室外机面罩，见压机连接线被挤入钣金件的缝隙中，由于压机运转振动，导线外皮被磨损，造成对大地漏电，换线后机器运转一切正常。
例3：空调器使用半年后发现制冷时间短，吹风时间长，压缩机运行10分钟左右总是频繁跳停。
检修分析：由于室外机使用环境差灰尘较大，冷凝器积灰较厚，影响热交换，压机温度随着时间越来越高，压机过热保护器频繁断开。用水清洗冷凝器之后，晒干开机，试运转正常。
例4：用户反映空调器不制冷。
检修分析：经过试机空调室内机工作正常，有12V直流电压输出，外机风扇工作，打开外机壳体后，发现压机发热。初步分析可能压机启动电容损坏。用万表测量后确认电容无容量，换上同规格电容开机后一切正常。
例5：遥控器在用户手里失灵，但拿到维修点待处理时，放置一段时间后又恢复正常。
检修分析：主要原因是焊遥控器的主芯片所使用的松香过多，又没清洗干净，松香在潮湿的空气中吸收水分，形成管脚之间漏电。处理方法是用无水酒精清洗焊点，吹干装回机器，试机一切正常。
例6：用户反映空调器开机后跳闸，不能正常工作。
检修分析：空调器通电后，压缩机未能工作，内机运行正常。三分钟后，外机启动却跳闸，经检查初步判断为压缩机或风机短路。用万用表电阻挡测量，判定是压机有一个绕组对地短路，更换压机后，试机一切正常。
例7：空调器安装后运行正常，但半年后用户反映不能遥控开机。
检修分析：应急动作正常，经查遥控器正常，遥控器发出信号，机器偶尔也能接收，怀疑接收板异常，但更换后亦如此，再更换内机电脑板，仍然如此。此时怀疑受外部干扰，仔细观察发现离内机不远处有一日光灯正对着遥控接收头，关掉日光灯试机一切正常。建议用户把日光灯改动位置。
