SB-28制冰机控制器替代工艺

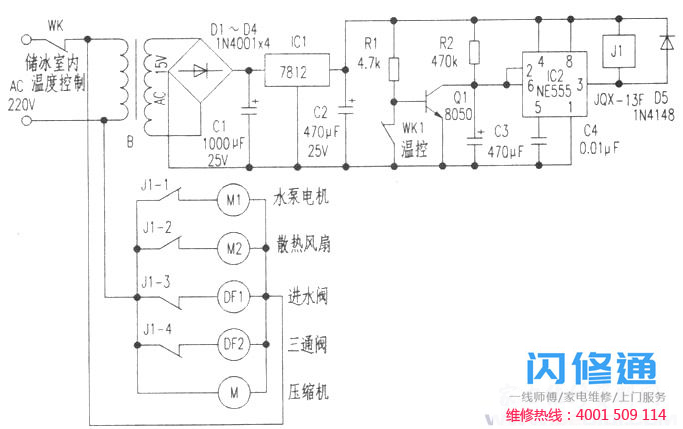

故障现象：某酒店几台SB-28制冰机因控制器损坏无法使用。该机采用同步电机驱动齿轮触点，控制进水阀、三通阀、水泵电机和冷却风扇工作。因为控制器在本地买不到，经过电路分析测试，可以换成按照附图制作的控制电路。原理分析：输电开始时WK1被设定在-18左右，所以触点闭合，Q1被切断。但C3端电压不能突变，IC2的引脚、为低电平，引脚输出为高电平，J1不拉进，DF1、DF2工作，执行进水、降冰程序。延迟约4分钟后，C3充满电，IC2的引脚和处于高电平，引脚处于低电平，J1被拉进，M1和M2工作，制冰程序执行。制作冰块时，WK1关闭，Q1打开，IC2的引脚和处于低电平，J1释放，一个周期结束。储冰间冰满时，WK断开，整个设备完全断电。注意：压缩机在制冰和制冰时工作。
