分体空调的故障诊断与维护

两用分体空调是家用空调的主流，其电控系统和制冷系统出现故障时会有不同的现象。因此，可以根据故障现象判断故障位置，从而进行有针对性的维修。

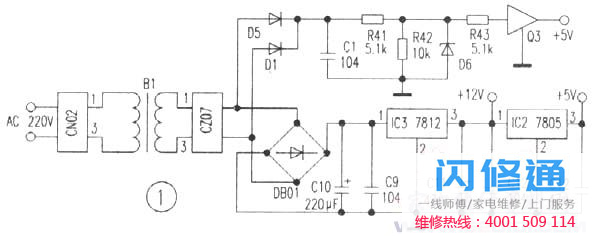

1.电气系统故障诊断电气系统由信号检测电路组成(如室温、管道温度、管道压力、压缩机电流等。)，信号接收电路(如接收遥控信号和面板按键信号等。)，信号处理电路(微处理器CPU和内存等)。)，驱动电路、显示电路和受控电路等。该系统的主要功能是接收手动指令，监控室内温度和保护安全，并根据接收到的指令控制相应的电路。如果该系统出现问题，将会出现一系列故障，如通电时无响应，无法接受遥控器和面板按键的任何指令，室内风扇不可控，压缩机不运行。1.空调开机后，没有反应。空调开机没有任何反应时，指示灯不闪烁，无法开启，通常是供电电路故障。先检查电源电压(10%)是否正常，再检查安全管；测量变压器、整流滤波电路、三端稳压块、稳压二极管、CPU电源引脚的电压是否正常。如果以上问题都是正确的，检查CPU和晶振的启动电路是否工作。图1为美国kfr-36gw/y分体壁挂式空调的供电电路。220伏的交流电压由变压器B1变为14V，然后由DB01电桥整流，由电容器C10滤波，由三端稳压器IC3稳定，得到12V DC，为风扇热保护和蜂鸣器提供工作电压。12V通过三端稳压器Ic2后得到5V DC，Ic2为复位、压缩机电流检测、室温检测、蒸发器除霜检测、风扇叶片驱动检测等电路供电。另一个电源由D5和D1全波整流，经R41、C1和R42滤波，D6稳压，R43限流，Q3放大，为单片机提供电源同步信号。显然，如果没有12V的DC电压，空调就没有反应。

2.遥控器无法打开。空调开机后，会发出最初的嘟嘟声。如果此时遥控器无法打开，请按下室内风扇上的紧急按钮。如果可以打开，检查遥控器是否有故障。一般可以通过收音机的中频感应发射信号来判断。如果遥控器正常，检查空调上的红外接收器，特别注意接收器的工作电压是否正常。如果你不能用应急钥匙启动机器，你应该检查一下控制电路。另外需要注意的是，空调制热时，如果制冷系统或回路出现故障，管道温度不会升温，室内风扇也不会运转，类似于不启动的故障现象，要仔细观察区别。3.室内风扇无法控制。空调开机，其他一切正常，室内风扇不运转时，先检查风扇叶片是否卡死；如果运行自如，再次测量其工作电压；如果电压正常，检查移相电容和离心风机电机是否损坏。有些风扇(尤其是进口空调的风扇)有电机过热保护装置。当工作温度过高时，机器中的保护器会断开，无法自动恢复。这些都会导致风扇不运转。空调开机时风扇无控制运行，通常是风扇控制电路故障。主要检查双向晶闸管(或继电器)、光耦等控制电路。图2是科龙KFR-35GW空调风扇驱动电路图。如果空调启动后风扇上没有工作电压，晶闸管两端约有220伏交流电，可用万用表低压块测量光耦的端子和，空调启动时驱动电压应为2V，而端子和应有

4.压缩机在冷却(加热)过程中不运行。首先，确定设定温度是否正确。然后检查室温和管道温度下的温度传感器是否断开或损坏。然后检查压缩机的电压是否正常。如果电源电压低于180伏，压缩机因欠压(保护动作)而无法启动运行；如果压缩机两端的电压因电压异常而无法启动，检查工作电容和过载保护器是否损坏。否则，应着重测试压缩机。用万用表块单独测量压缩

二、制冷系统故障的判断
    制冷系统由室内和室外热交换器、压缩机、四通电磁阀、毛细管、过滤器和储液筒等组成封闭的管路，内充制冷剂(常用F22)。在压缩机的驱动下，制冷剂在内部不断地循环。如果制冷系统出现故障，会导致压缩机运行而不制冷(热)或效果差、能制冷而不制热等故障发生。
    1．空调器不制冷(热)或效果差。
    此时，若压缩机运行正常，但效果差甚至不制冷(热)，可用压力表分别测压缩机开机和停机前后低压侧的压力，若压力基本不变，则可能是压缩机老化。
    如开机前低压侧压力未达到0．6MPa，而开机后又小于0．45MP时，空调器可能缺氟。应先找到制冷系统的泄漏点，重点应检查螺口的接口处、管路的焊点及阀门处，特别注意检查室内外热交换器两端的弯管的焊接处，该处由于焊点多，容易泄漏。如果从运行正常到出现故障的时间很短，则大多为高压侧泄漏，否则可能为低压侧泄漏。将泄漏点焊接好后，必须加压检漏，然后抽空、充入适量制冷剂。
    如果测得低压侧开机前压力大于0．6MPa，而开机后变为负压，且制冷(热)效果特差，则为制冷管路堵塞(大多为过滤器和毛细管堵塞)，管路堵塞可用高压氮气冲通或清理更换过滤器等来排除故障。
    2．制冷正常，但不能制热。
    出现此故障时，先测出四通电磁阀线圈上的220V交流电压是否正常。如电压正常，应检查电磁线圈，正常时在线圈通、断电时有吸合和释放的声响；用万用表欧姆挡测其两端应有几十欧姆电阻值。若上述部正常，那就可能是四通阀心损坏。此时，应放出制冷剂，换上同型号新的四通阀。在焊新阀时，先将线圈取下，用湿布包好阀体快速焊上，因为阀心不耐高温。焊好后，必须再检漏。

    三、维修实例
    【例1】一台科龙KFR-35GA璧挂式空调，能正常开机，但室内外机都不工作。
    【检测与维修】这一般可能是控制电路的故障，但经观察发现，在开机后几分钟，压缩机有启动过程而启动不成功，接着是热继电器过载保护。打开室外机检测发现，压缩机的运行电容器失效，从而引起压缩机不能启动运行，这样，室内管温检测电路检测到管温未达到设定的温度，室内风机不运行，过一段时间，整个电路处于保护状态。换上同型号的电容，开机后，一切正常。
    【例2】一台华宝KFR7.3W3B的3P柜机，冬季制热时，吹出冷风，处于制冷状态。
    【检测与维修】打开室外机壳，测得开机时四通电磁阀的线圈已加上220V交流电压，将电磁线圈的供电的一端插头拔掉或插上，能听到“咔嗒”声，说明线圈是好的，是四通阀心损坏。放掉制冷剂，拆下原阀，焊上同型新阀，检查无漏后，抽空、重新充F22，开机后，制热正常。
    【例3】一台松下703挂机插电后，开机无任何反应，按面板应急键也不能开机。
    【检测与维修】万用表测电源电压正常，拆下风机外壳，查保险管完好，测变压器有AC12V电压输出，检查三端稳压块7809，有电压输入而无电压输出，检查负载电路无短路现象，换上新的W7809后开机正常。
