格力KF-25GW分体空调控制电路维护

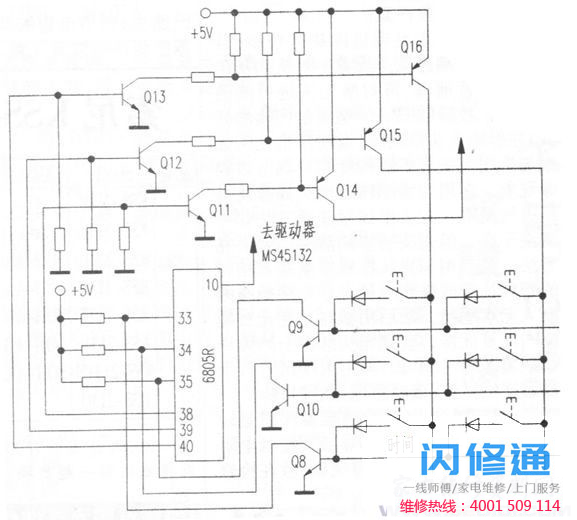

故障现象：时间模式设置失控，即设置为2小时无控制，再设置为3小时，非常不稳定。分析与维护：由于本机没有电路原理图，为了维护方便，将其控制电路盖闭合时间设定的局部电路图映射出来(见附图)。电脑芯片6805R38 ~ 40输出高电平后，晶体管Q11、Q12、Q13导通，而Q14、Q15、Q16处于导通状态。当按键未按时间设置时，三极管Q16和Q8导通，使引脚6805R33获得负脉冲电平。经过内部逻辑判断电路处理后，引脚10发出高电平，然后被MS45132驱动器反相，开启相应的LED。当计算机芯片内部电路的定时结束时，给出关机指令，时间指示器关闭。经分析，怀疑故障是电脑芯片针脚33或Q8、Q16有缺陷。最后按下时间设置键时，测试引脚33处于不稳定的低电平，正常时应处于稳定的高电平。检查Q8，发现E-C极泄漏。更换Q8后，尝试机器并进行故障排除。
