外置冰箱温度控制器的电路原理

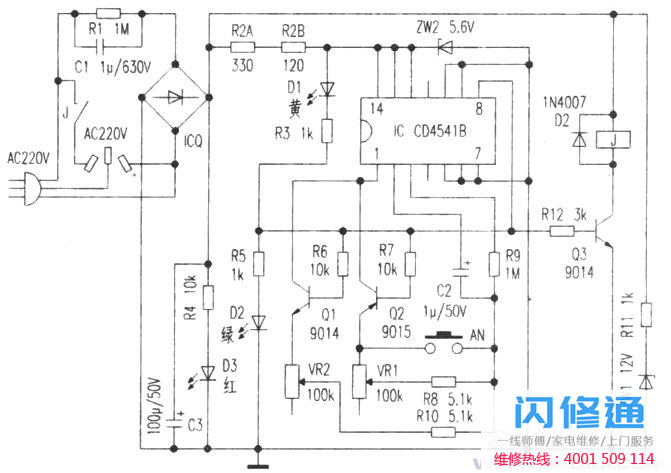

根据实物，我画了一个外置冰箱和电冰柜的恒温器。其实温控器是由单个数字芯片电路CD4541B组成的定时器，电路如图。

一个CD4541B包含一个振荡器(fosc1kHz)和一个fosc/2”分频器(n=8、10、13、16)，因此具有元件少、电路结构简单、定时时间长、可调的优点。AC220V市电经电容C1降压、ICQ车整流后分为三路：一路经C3滤波，R4降压点亮D3，用于电源电压指示；第二路由R2A和R2B降压，由ZW2(5.6V)稳压，作为IC的工作电源。第三个R11降压ZW1稳压器提供12V继电器J的工作电源.打开电源，D3红色LED亮起。IC工作，8针输出低电平，Q3关闭，J处于释放状态，冰箱不工作，D1黄色LED亮起表示待机状态。C2、R8、VR1、Q2和R7构成一个时间电路，用于保持IC引脚8的输出低电平。调节VR1可以使冰箱停止5-120分钟。当关机延迟时间达到预定值时，IC内部电路翻转，引脚8输出高电平，Q3导通，J拉进，冰箱通电。同时，指示灯D1熄灭，D2(绿色)亮起，表示冰箱正在运行，当IC引脚8输出高电平时，由C2、R10、VR2、Q1、R6组成的高电平维持电路开始工作，通过调节VR2，可以在5-120分钟内确定冰箱的工作时间。an是手动启动按钮，按下AN时，IC引脚优先输出高电平。
