空调控制面板离线维护

在空调维修中，控制电路是故障的多发点，也是维修的难点。特别是近几年生产的柜式空调，技术含量高，很难在空调的外部机组上安装现场维修控制板。如果将室内外机的主板和开关板从空调上拆下来，并且这些板的通信端口的数据线连接良好，控制板就可以像模拟连接到空调上一样正常运行，这样就可以方便安全地进行维护。这里以美的LF12WB机柜为例，介绍控制面板离线维护的方法。

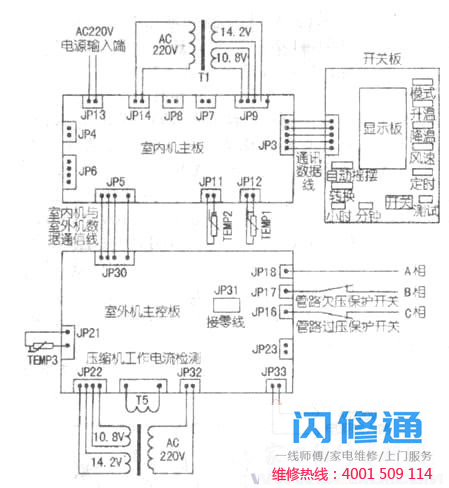

提前准备一套带有相应连接器的电力变压器、数据通信线路、模拟开关、模拟端口等附件。在拔下每个控制板的插头之前，用油笔做好标记，以免安装时出错。拆卸控制板时，用万用表测量每个温度传感器的电阻值，并记下。拆卸后，根据附图连接工作台上的控制面板。因为是裸件操作，所以在给控制面板供电220V时最好加一个隔离变压器，保证人身安全。室内机控制板有两个模拟端口JP11和JP12，分别连接到出风温度传感器TEMP1和进风温度传感器TEMP2。TEMP1和TEMP2为负温度系数热敏电阻，常温下电阻值分别为4k和4.5k。两个10k可调电阻可分别调节到4k和4.5k，接JP11和JPl2端口替代。有JP16，JP17，JP18，JP21需要给室外机控制板加模拟量，还有压缩机过流检测变压器T5。JP16、JP17、JP18是电源断相和管道欠压保护的输入端子。连接的管道过压和管道欠压保护开关正常时闭合(也可用普通开关代替)。因此，a相、b相和c相电源直接应用于端口JP16、JP17和JP18。JP21接室外温度传感器，常温下电阻值为4.6k，调一个10k可调电阻到4.6k，接JP21口。向T5变压器添加模拟量时，需要100瓦的灯泡。相线顺时针绕T5绕8圈。运行时测得的二次电压约为1.8V(接近空调正常运行时测得的互感输出电压，为1.5V)。按上述方法加完模拟量后，如果各控制面板无故障，可以正常运行。通过操作开关面板上的开关按钮，您可以听到继电器的拉入声。此时，各种数据可以在工作台上轻松测量。如果不能正常运行或者显示相应的故障代码，可以根据之前介绍的很多文章进行修复。该方法可用于各种洗衣机和冰箱控制板的离线维护。关键是要准确找出需要添加模拟量的控制板端口，以及添加模拟量的具体参数。
