美的KFR-32GW/BP2DY-M变频分体式室内机显示器E1(图)

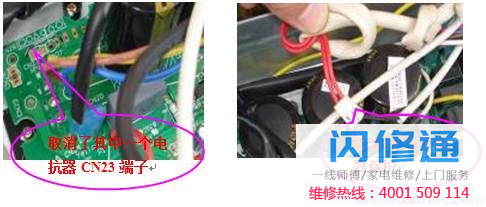

产品型号：KFR-32GW/BP2DY-M故障现象：变频分体式室内机显示E1(室内外通讯故障)故障范围：室内电控、室内电机、室内外连接线组、室外电控、室外DC电机、电抗器、整流桥故障排除思路和步骤：第一步：检查家中内外机交流电压是否为220伏，接地是否安全可靠，连接线是否松动或脱落，零线、火线。第二步：开机2分钟内检查室外L、N端电压为220V，室内电源输出正常。检查零线N和通讯线S之间是否有DC 2-24 V波动电压，进一步排除室内机故障。确定室外机的故障点。第三步：检查室外机的电源电路。整流桥有300伏DC电压输出。检测模块的P、N电源输入端子时，发现空调外的电控板P、N之间没有300V DC电压。再次发现：1。新应用的外部电子控制箱是用旧版本的电子控制升级的。在新的电气控制方案中，双电抗器连接方案应调整为单电抗器连接控制。当维修人员更换电控时，电抗器插头错位，导致电源电路无法形成闭环路径，300伏DC电压输入模块没有P、N端子。2.新板上TP(CN9)压缩机的最高温度保护已取消

行动：

1.技术改进后用新的单反应器电控代替双反应器电控箱，并用电工胶带粘上顶部温度传感器的插头或直接取下压缩机顶部温度传感器。

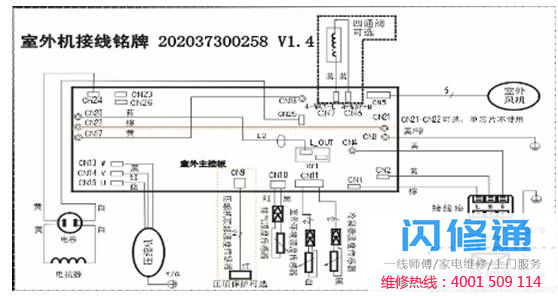

2.要改变两个电抗器接一个电抗器的控制方式，需要将原电抗器和电容器的型号调整为R8525 6uF。旧电脑板有两个电抗器和一个电容器，分别是R1310 R6025 45uF。按照新板接线铭牌的要求调整电抗器和电容器，并接线，如下图所示。
