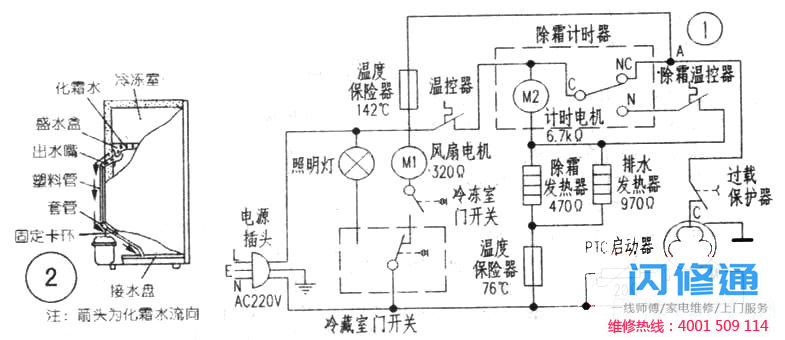

万宝比亚迪-155无霜冰箱的电路原理如图1所示，主要由温控制冷电路、冷风电路、门除霜电路和照明电路组成。
.jpg)
例1:压缩机通电后不启动，听到断断续续的“咔嗒”声。
大修：根据故障现象分析，可能是电源电压过低或温控制冷回路出现故障。检修时，先测量电路A点(冰箱背面底部)与电源零线(n)之间的电压。如果电压过低，电路的相关接线端子和连接器在A点之前松动氧化，或者温控器和除霜定时器的闭合触点接触电阻过大，导致压缩机不能正常启动。逐一检查上述零件并进行相关修理，故障即可排除。如果点A的电压正常，制冷回路的一些部件将会损坏。过载保护器、压缩机运行绕组(C-M)、起动绕组(C-S)均测正常，然后PTC起动器两端电阻测为开路状态，正常电阻约20。因此，确认压缩机因起动机损坏而无法启动运行。“咔嗒”声是压缩机运行绕组通电后过载发热，过载保护器反复断开并接通电源造成的。在这种情况下，应及时断开电源，以防止压缩机损坏。只要更换20的PTC启动器，故障就可以排除。
例2:电可以制冷，但制冷效果差，压缩机不停机。
大修：根据故障现象分析，大部分循环冷风部件有故障，风扇无法将蒸发器出来的冷风送到冰柜和冰箱进行有效制冷。打开电源，听到压缩机的运转声，表示压缩机正常制冷。打开冷冻室门，用手按下门开关，感觉没有冷空气从风道隔断的风栅吹出，观察风扇不转。风扇电机两端电压测量正常，说明制冷冷冻室门开关正常，初步判断风扇电机开启。断电时，风扇电机两端电阻无穷大，正常电阻约320，证明风扇电机定子绕组烧坏。拆除风机电机，剥去绕组绝缘层，发现与定子绕组串联的250V/10A/142温度熔断器也熔断，更换为同类型罩极异步电机，更换温度熔断器后故障消除。如果找不到电机，可以用原绕线架重新绕线，用 0.15mm高强度漆包线紧绕4200圈。由于冰箱内空气潮湿，为了提高风扇电机的绝缘强度和使用寿命，绕组必须浸泡干燥后才能投入使用。
例3:没有自动除霜。
大修：此故障多由内部除霜回路相关部件损坏引起。制冷时，除霜定时器的触点C-NC接通，压缩机和风扇进入工作状态。同时，定时电机(M2)接通电源，除霜排水加热器和温度保险丝(76)串联。但定时电机的电阻是6.7 K，远远大于除霜和排水加热器(并联)的总电阻317。因为加热器的压降很小，不足以加热和除霜。当除霜定时器旋转一周(压缩机总共工作8小时)时，触点C-NC关闭，C-NO自动打开。除霜恒温器、除霜和排水加热器和温度保险丝形成一个回路，除霜和排水加热器同时加热和除霜。当积聚的霜融化且温度升高(约14)时，除霜恒温器触点自动关闭，除霜和排水加热器停止加热。同时，除霜定时器st
检修：此故障通常是除霜定时器触点烧蚀粘连造成的。拆开除霜器定时器外壳，用细砂纸打磨接触面上的氧化物，使接触正常，重新安装后投入使用。以上修复无效，说明除霜定时器损坏严重，需要更换新的。
例5:冷藏窒箱的门一打开，水就流到地上。
检修：根据故障现象分析，大部分除霜水路堵塞，导致除霜水无法流向接水盘，从而使除霜水分流流向冷库。除霜水的流向如图2所示。如图拆卸配件，发现出水口完全堵塞，储水容器内充满棕褐色油脂，冷冻室的除霜水无法从储水容器出水口塑料管外壳流入接水盘。由于出水嘴堵塞，除霜水不得不流出冷藏室壁，导致故障。彻底清除盛水容器内的油污，然后用软物戳破出水嘴的堵塞，按图安装好各部件，通电启动机器，除霜水正常流入接水盘，从而排除故障。
