故障现象：跳蚤市场购买了一批二手3HP空调(主机一套为易科3HP，室内机接美的KF-71L/Y-S3柜风口)。实际安装后发现，一旦接通电源，按下面板开关或遥控开关，过一会室内风扇停止，主机不启动，面板显示E6故障。

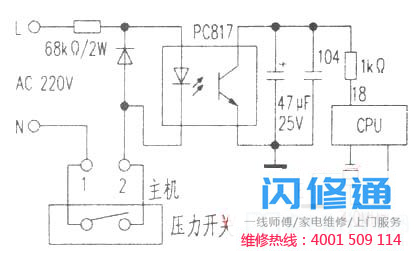

故障排除：首先用万用表测量室内机主板压缩机继电器输出端，没有AC 220V(注意要快速测量，否则机器会快速进入E6故障保护状态)，判断问题出在室内机主板，但仔细检查，主板上没有烧焦或损坏痕迹。也怀疑是传感器有故障，所以用万用表将室温传感器13k(室温35时)电屏蔽。当室温传感器的一端断开时，面板立即显示E2，表示传感器没有故障。万用表测得的管温传感器为13.5k(室温35测得)，正常；断开试管温度传感器的一端后，面板上会显示E1，表示试管温度传感器无故障。检查DC稳压电源7812和7805的输出是否正常；晶振两个引脚的电压是2.3V，正常。我也怀疑继电器损坏，所以测了线圈电阻，正常；DC 12V直接作用于继电器的线圈引脚，使继电器拉进，主机启动，说明问题是由于室内机主板上没有主机控制信号输出造成的。但是所有部件都没有发现异常，维修麻烦。仔细观察，发现主板上端露出一个二脚插头，其连接方式；一端接光耦PC817的一条腿，另一条腿接主板的零线。想了很久，还是看不懂，决定把这部分电路板画出来，供同行维修参考(见附图)。从图中可以看出，这个插头的两个引脚连接到主机压力保护开关。
.jpg)
工作原理如下：插上电源，室内机主板的L(火线)端经过68 k/2 W电阻降压限流后进入光耦阳极，然后通过阴极连接到室外机压力保护开关。正常运行时，压力开关处于闭合状态，由N(零线)形成回路。光耦工作。CPU的引脚18经过1k电阻限流后接地。当引脚18处于低电平时，CPU正常工作，CPU的压缩机输出端有5V输出。通过变频器ULN2003后，继电器工作，压缩机通电。当压力开关因非正常原因断开时，L(火线)端通过68k/2W电阻加到光耦阳极，而阴极不接N(零线)端(使其不可能形成回路)，光耦不工作；CPU管脚18为高电平时，处于保护状态，无压缩机控制信号输出，面板上显示E6故障。
通过以上分析，可以清楚地了解保护电路的原理。由于主机没有压力保护开关组件，美的室内机主板插头的端子、短路，故障排除。解决了易科3HP主机与美的室内机的匹配问题。
总结：市场上很少使用光耦作为压力保护传动耦合装置的保护方式。希望同行重视分析，透彻理解原理，少走弯路，提高维修效率。
