空调常用维护工具及其使用(图)

在空调维修过程中，完整的工具是整个维修过程中必不可少的。本文将梳理钳表、压力表、切管机、扩口器等常用工具的使用方法和注意事项，供维修网友参考学习。

第一，钳形表

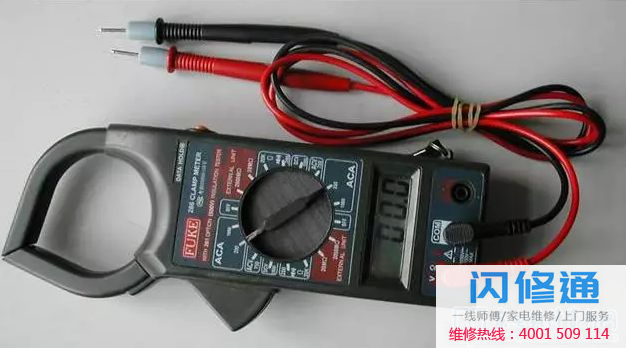

钳形表是一种广泛使用的测量仪器，也是制冷设备电气故障排除中最常用的工具。它可以测量交流或DC电压、交流电流、电阻等。物理对象如下图所示。

1.测量交流和DC电压

首先，将开关切换到交流电压(ACV)或DC电压(DCV)，并选择一个大于测量电压的范围。然后将红色和黑色探针插入被测电源插座的插座中。面板上显示的数字是测量的电压值，交流电压没有固定的极性，因此无论正负电极如何，都可以使用钳形表的探头。测量DC电压时，将转换开关转到DC电压电平(DCV)，选择一个大于测量电压的范围，并找出测量电压的极性。测量时，红色探针连接到正电压，黑色探针连接到负电压。如果探针极性错误，钳形表可能会损坏。

2.测量交流电流

将转换开关转到合适的交流电流范围。测量时，只需将被测导线夹在其钳形口中。利用电磁感应原理，显示屏可以指示导线中的电流强度。

3.测量电阻

将转换开关转到适当的范围，并在测量前直接连接(短路)两个探头。此时显示屏应显示0，并发出声音。如果显示的数字不是0，说明钳形表损坏或电量不足。测量时，将探头连接到被测电阻的两端，屏幕上显示的数字即为被测电阻值。

第二，压力表

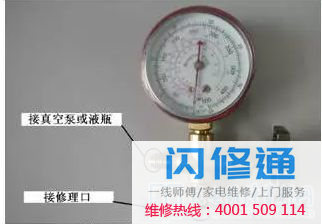

制冷剂泄漏是空调的常见故障。为了检测系统中的制冷剂量是否充足，压力表通常被用作氟利昂制冷系统中的检测工具。它们的外壳直径从60毫米到250毫米不等，规格多样。适用于空调制冷系统的真空压力表量程为-0.1 MPa至2.5 MPa，如下图所示。

压力表通常与三通维修阀一起使用。顺时针转动三通修理阀旋钮可以减小阀孔。当旋钮顺时针旋转到末端时，相应的管道与室外机空气回路断开。逆时针转动旋钮时，阀孔扩大，相应的管道与室外机空气回路相连。无论旋钮的位置如何，制冷系统上的压力表和三通维修阀始终保持连接。通过与三通维修阀开关配合，可以对制冷系统进行抽真空、充制冷剂和试压。

第三，切管机

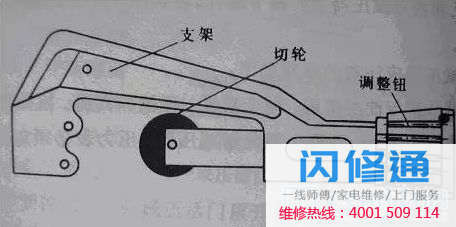

修理和安装空调时，经常需要使用切管机切割不同长度和直径的铜管。切管机规格不同，结构如下图所示。

切割铜管时，将铜管放在切管机的两个滚筒之间，顺时针旋转进给按钮，将铜管夹在切管机和滚筒之间，然后在旋转进给按钮的同时，围绕铜管旋转切管机。旋转进料按钮时，力必须均匀、柔软，否则铜管可能会被挤压变形。切割铜管后，应使用铰刀去除管口边缘的毛刺，以防止铜片进入制冷系统。

第四，扩口装置

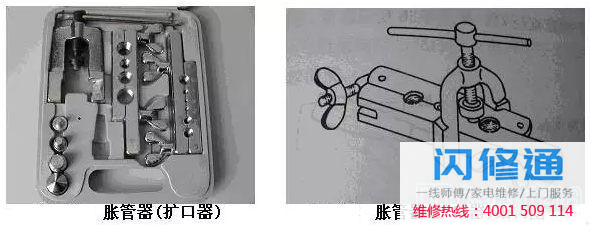

扩口装置用于扩口铜管的喇叭口，以便通过管道连接分体式空调的室内外机。扩口时，退火后的铜管上套有连接螺母，然后将铜管放入管夹的相应孔中。铜管从夹具中露出的高度是铜管直径的五分之一。拧紧管夹两端的螺母，将扩口压具的锥形头压在管口上，顺时针慢慢旋转螺丝，将管口挤压成喇叭口，如下图所示。

动词（verb的缩写）胀管器

两根铜管对接时，需要将一根铜管插入另一根铜管。此时，往往需要将插入的铜管端部的内径扩大，使另一根铜管可以配合插入。只有这样，两根铜管才能焊接牢固，不易发生泄漏。扩管器的作用是根据需要对不同规格的铜管进行扩管。扩管时，首先将退火后的铜管放入管钳的相应孔径内。铜管伸出管钳的长度因管径不同而不同。对于大直径铜管，扩张长度应较大，而对于小直径铜管，扩张长度应较小。 8铜管，一般胀管长度在10 mm左右，拧紧管钳两次。

六、弯管器

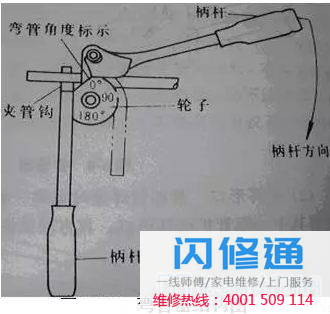

      弯管器是用来改变铜管的形态、将铜管加工成所需要的形状的工具，弯管器有大小多种规格，适合弯制半径小于20mm的铜管，弯管时，先将己退火的铜管放进弯管器的轮子槽沟内，将夹管钩锁紧，慢慢旋转手柄直到所需的角度为止

七、气焊设备

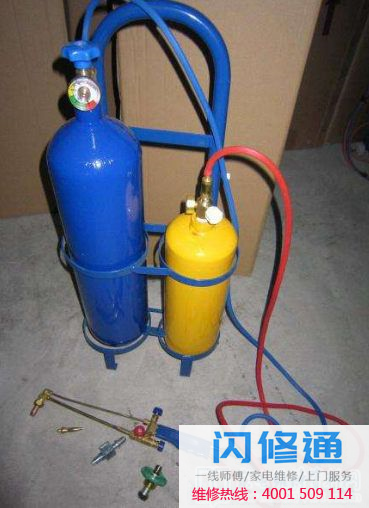

       空调器的制冷系统多使用铜管，维修时需使用气焊，传统的气焊设备使用氧气与乙炔气混合，点燃后产生高温火焰，现在更多的使用了液化石油气，采用氧气助燃液化气焊机进行制冷系统管路的焊接，气焊设备主要由气瓶、连接软管与焊枪3个部分组成。
