空调压缩机的结构原理及维护(图)

家用空调主要使用转子压缩机和涡旋压缩机，其中1 ~ 3台空调使用转子压缩机，3台以上空调使用涡旋压缩机。

一、压缩机的工作原理

1.转子压缩机：转子转动时，曲轴带动活塞在气缸内做偏心转动，压缩低温低压的制冷剂气体，产生高温高压的制冷剂气体。

2.涡旋压缩机：当转子转动时，曲轴带动动盘做偏心转动，使吸入动、静涡旋盘的低温低压制冷剂气体被压缩，产生高温高压的制冷剂气体。

二、压缩机的结构

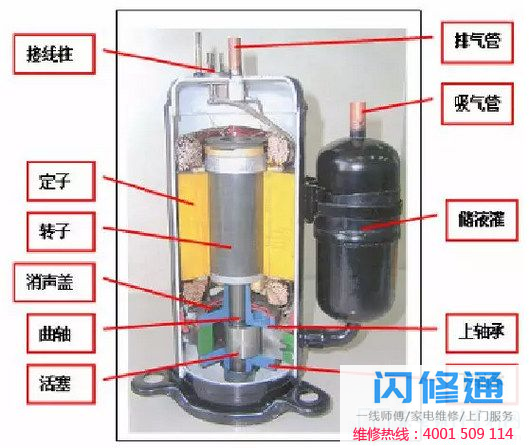

1.转子压缩机的结构

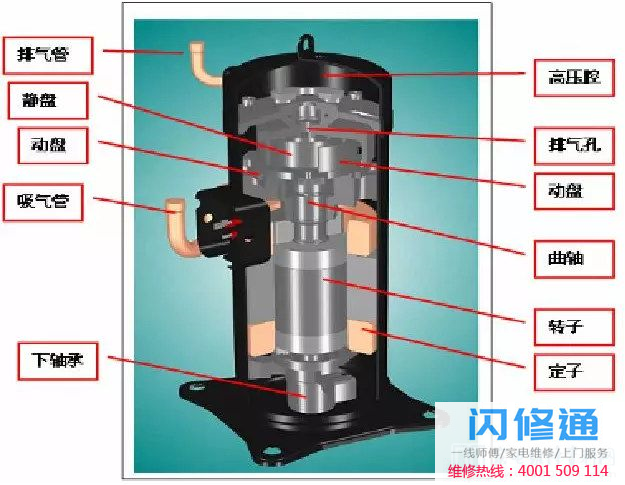

2.涡旋压缩机结构

三、压缩机的连接方法

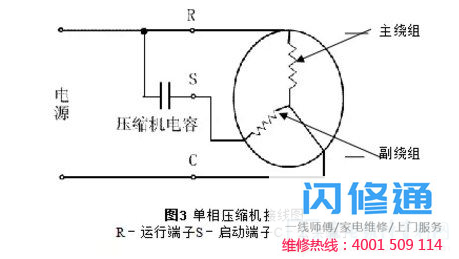

1.单相压缩机接线图见图

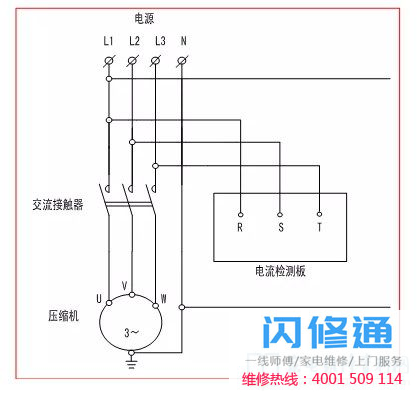

2.三相压缩机接线图

四、压缩机的主要故障及原因分析

1)、锁定转子(卡住)

1.压缩机不动并发出“嗡嗡”声：

A.异物进入时，曲轴、活塞、气缸等运动部件被卡住；b .高低压侧压力不平衡；c .发动机燃烧；

D.电压过低(小于187V)；e .压缩机缺油或过载，机械部分严重研磨；f .机油变质，机械零件严重研磨；g .低温加热时，压缩机温度过低(低于-15)；压缩机电容损坏或衰减1 .定子和转子之间的间隙不良

2.压缩机可以运转，但短时间内停止运转(排气压力低)；

A.压缩机吸入液体；冷凝器故障保护器动作大管道阻力大

3压缩机可以运行，但由于电流增加(排气压力高)而停止：

A.保护者行动；b .吸入压力过高c .压缩机机械部分损坏；

4.压缩机过电流：

A.两个设备的故障；b .制冷系统堵塞；c .过载运行(制冷剂量、电压)d .风扇电机转速(电容衰减、风扇故障)；

5.变频器应特别注意电气控制的故障。

6.三个摄像头异相，绕组烧坏

7.使用外接过载保护器时，用万用表测量过载保护器是否导通，如果正常则导通。

2)噪音大

1.压缩机启动时，由于系统不稳定，3-5分钟内声音会过大；

2管道振动声、电机和风扇叶片声、金属片共振声；

3.当系统中有空气混合时，会有气流声；

4.当系统中有杂质或铜片时，会出现金属撞击阀板的声音；

5.定子和转子之间的间隙不良；

6.阀板与泵体间隙太小；

7.泵磨损、压痕、螺杆损坏、阀板与活塞碰撞、储液罐异响；

8.冷冻机油不足；

9.液态制冷剂进入压缩机产生液态压缩；

当声音远高于正常或持续有异常声音时，可判定压缩机不合格。

3)、阀门坏了(无吸排气能力，高低压串音)

1.阀板间隙宽，卡住(转子型)；

2.曲轴断裂，无转动；

3.弹簧坏了；

4.压缩机缺油，阀板过度磨损；

5.异物进入压缩机气缸；

6.四通阀串扰；

7.制冷剂不足；

8三相电源，电源反相会导致压缩机反转；

9.过多的湿气会导致结冰

4)绕组电流大

1.系统其他部分(主要是电机和电子控制)是否工作正常；

2.定子烧损(线圈短路、过载、断相运行、制冷剂泄漏、泵磨损造成的烧损)；

3.制冷剂充注过量将导致高功率；

4.系统是否可能堵塞，造成高压低压；

5.电容是否正常；

6.环境温度太高；

5)更换压缩机的步骤和注意事项

1.制冷剂排放：注意工作环境的通风，避免窒息；制冷剂排放速度不能太快，以免被制冷剂冻伤；制冷剂排出速度不应太快，以免
