空调排空、加氟、加冷冻油的方法(图)

首先，清空的几种方法

1.使用空调的制冷剂排空：

拧开高、低压阀的后盖螺母和充氟螺母，打开高压阀的阀芯(转1/4-1/2圈)，10秒后关闭。同时，用内六角扳手将充氟顶针从低压阀的充氟口螺母向上推，空气排出。当手感到寒冷时，停止排空。

2.用真空泵抽空：

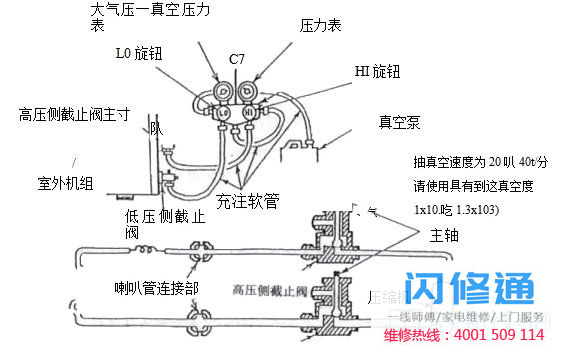

如下图所示

将歧管阀充气软管连接到低压阀的充气端口，并关闭高压阀和低压阀；将加注软管接头连接至真空泵，并完全打开歧管阀的低压手柄；启动真空泵抽真空；开始抽真空时，稍微松开低压阀的喷嘴螺母，检查是否有空气进入(真空泵的噪音发生变化，万用表的指示从负变为0)，然后拧紧喷嘴螺母；抽真空后，完全关闭歧管阀低压手柄，停止真空泵(抽真空15分钟以上，确认万用表是否指示-76 cmhg)；完全打开高低压阀，从低压阀的加注口取下加注软管，最后拧紧低压阀的螺母。

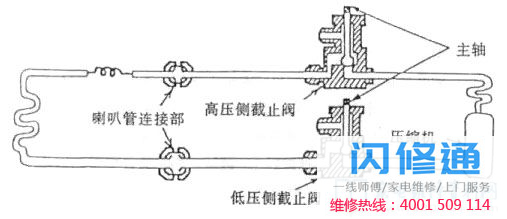

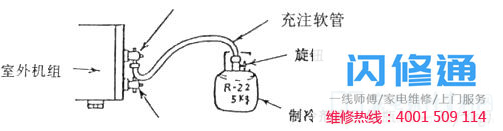

将制冷剂罐加注软管与低压阀的氟加注口连接，轻轻松开室外机高压阀的上喷嘴螺母；松开制冷剂罐的阀门，充入制冷剂2-3秒，然后关闭；当制冷剂从高压阀的喷嘴螺母流出10-15秒时，拧紧喷嘴螺母；从氟加注口拆下加注软管，用内六角扳手推动氟加注阀芯的顶杆，排出制冷剂。当没有声音时，松开顶杆，拧紧充氟口螺母，打开室外机高压阀芯，注意拧紧截止阀螺母。

二、加氟的方法

对于全封闭压缩机，常采用低压吸入法充入氟利昂。充氟前从钢瓶向制冷系统充注制冷剂时，钢瓶可以与检修阀连接，也可以用复合压力表的中间接头充注。打开钢瓶阀门，排出连接管中的空气，拧紧接头，充入制冷剂，当表压不超过0.15兆帕时，关闭直通阀，启动压缩机吸入制冷剂，当蒸发器充满露水时，停止充入。

制冷剂充注量的判断：

1.重量测量：当缸内制冷剂减少量等于所需加注量时，可以停止加注。

2.压力测量：根据安装在系统上的压力表的压力值，可以判断制冷剂充注量是否合适。

3.温度测量：用半导体测量仪测量蒸发器进出口温度、吸入管、集液器出口温度和霜限点，判断制冷剂充注量。

4.测量工作电流：用钳形表测量工作电流。冷却时，环境温度为35，测得的工作电流与铭牌上的电流相对应。

三、添加冷冻油(空调全封闭压缩机采用25号冷冻油)

(1)往复式压缩机的注油步骤：

a、将冷冻机油倒入干净干燥的油桶中；

b、将干净干燥的软管连接到低压管上，先给软管注油，排出空气，将软管插入油桶内；

c、启动压缩机，冷冻油可由低压管道吸入；

d、按要求量灌装后即可停止。

(2)旋转式压缩机的注油步骤：

a、将冷冻机油倒入干燥干净的油桶中；

b、密封压缩机低压管道；

c .在压缩机的高压管道上连接复合压力表和真空计；

d、启动真空泵对压缩机内部抽真空；

E.关闭压力调节阀；

f、打开低压阀，通过大气压力将冷冻油投入压缩机，然后充入所需量。

加注冷冻油后，不得用焊接工具焊接压缩机，以防止内部空气因温度过高而爆裂
