空调电子控制板组件的测量与故障排除(一)

家用空调的控制方式有机械控制和电子板控制。电子板控制比机械控制复杂得多。电控板(简称电控板和电脑板)在空调控制系统中起着和人脑一样的作用。在接收到各种电信号后，由微处理器(cPU)处理，然后发出相应的执行信号，使空调按照人们的正确指令实现制冷或制热。同时在室内机(如美的、科龙品牌)上用LED或LCD显示。目前有很多分体空调的电控板都是模仿松下、东芝、三菱的。其控制结构包括电源部分、红外遥控接收部分、显示部分、执行部分、信号检测部分、控制部分、振荡电路和复位电路。其功能包括三分钟延时、睡眠、定时、开关、除湿、自动运行等。虽然不同厂家的电路不一样，但是控制原理是相似的。由于电子控制板电路复杂，缺乏内部技术数据，一些制冷空调维修人员很难排除故障。下面根据空调的故障，介绍电子控制板的测量和维护方法。

1.电控板交流部分的测量空调接电源。用遥控器打开它。室内机和室外机都不工作。用耳朵听不到遥控器接收声音的红外信号。

1.参见图1。首先确认电源插座l端和n端的220V交流市电正常。然后拆下室内机外壳，测量端子板端子1和2是否有220伏交流电压输入。如果没有电压，从插头到端子存在开路故障。大多是插头松动，电线磨损断丝等等。检查电控板FU3A保险丝是否熔断，变阻器SV是否断裂。变阻器内部由两个二极管对接而成。根据作者的经验，变阻器一旦发生故障，安全管就会爆裂。如果手边没有变阻器，或者维修时没有更换变阻器的条件，可以用尖嘴钳暂时切断，解决燃眉之急。但元器件购买后，应更换变阻器，以免瞬时电压过大损坏电子控制板。2.如果上述元件测量良好，将万用表量程旋钮放在250伏交流电压块上，测量变压器一次有无220伏交流电压输入，二次有无14伏交流电压输出。如果没有交流电压输出，拔掉空调的电源插头，取下变压器的连接器，用万用表的电障测量变压器一、二次线圈的电阻。如果指针在测量过程中没有偏转，电阻为无穷大，表明变压器线圈中存在开路。

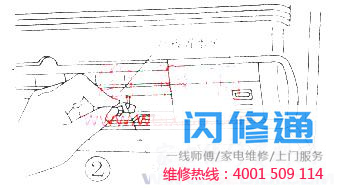

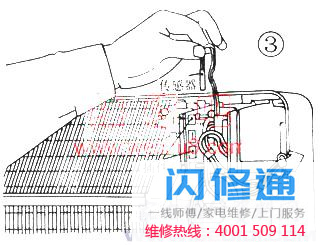

拆卸电控板时，先将空调室内机挡板调整到水平位置，然后用螺丝刀取下并拿走室内机左右钉盖(见图2)，取下室内机外壳左右螺丝。用双手稍微向前抬起面板底部，然后向上抬起面板。然后，用十字螺丝刀拆下电子控制板的外壳，在不易损坏的地方打开。参见图3，拆下横流风扇连接线、室温传感器和管道温度传感器，拔下控制板插件。注意不要断开它们的连接线。

用手轻轻取下电子控制板，注意连接，最后取下变压器。维护时要注意。有些变压器配有嵌入式温度保险。当线圈超过设定温度时，保险跳开切断电源。温度保险需要30分钟才能从跳闸中恢复，维护时需要仔细测量和仔细判断。如果维修人员不更换变压器，他们只是盲目地移除安全管，并补充

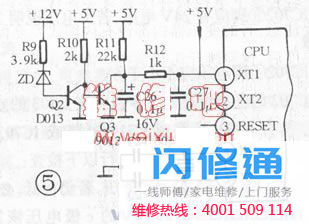

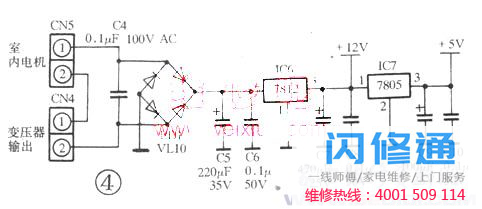

三、温度传感器的测量

    图6是金松空调器电控板中温度传感部分的电路。
    温度传感元件是环境温度与空调温控系统的“对话窗口”。它通过对房间内的温度、湿度等参数的检测，通过CPU进行程序计算后输出控制指令，驱动压缩机、四通阀、风扇电机等执行机构，以达到用户所设定的预置值。
    管温传感器是一个负温度系数热敏电阻，安装在室内机蒸发器右侧盘管上，外面用铜管包装固定。它用于检测室内蒸发器温度，向CPU输送监视信号，当空调器制热时，以防止冷风吹入室内。
    室温传感器安装在蒸发器前端，外表用塑料支架支承。它用于检测室内空气温度，向cPu输送温度信号。它是一种将温度变化转变成为电阻值的转换器件。
    空调器发生不制冷故障时，首先要把传感器接插件拔下，检查传感器有无机械损伤、断裂、脱胶。再把万用表拨到R×lk挡。拔下传感器插件，通过测量电阻值的变化来确定好坏。判断方法是：用手捏传感器探头，万用表指示的阻值变化明显，表针移动灵敏，可判断为完好。若表针移动缓慢，可用热毛巾对传感器探头加温，可以将它激活。
    当确认室温传感器损坏或断路时，可更换与原产品相同的传感器，以保证传感器的传感信号的准确性。如在检修时发现传感头脱胶、受潮引起的传感器失灵，可把传感器放在100W灯泡下烘烤15分钟，然后再用风扇吹10分钟，以将内部潮气排除。最后用C31型A、B胶按1：1比例配制，密封感温头。
    [例2]一台京电KFR-18GW分体式空调器不制冷
    通电试机，室内贯流风机运转，室外压缩机不运转。卸下室外机外壳，测接线端子板有220V交流电压输入，测压缩机过热过流保护良好，压缩机电容有充放电过程。测压缩机线圈阻值，大包加小包等于公用端阻值，说明室外压缩机不运转与室外机无关。
    卸下室内机外壳，测量发现室温传感器断路。更换后，通电用遥控器试机，空调器室外机恢复制冷。
