空调电子控制板组件的测量与故障排除(下)

一、遥控器故障排除遥控器用于设置和控制空调的各种功能。操作员按下遥控器上的每个键,发出各种命令信号,同时显示屏上显示数字显示。遥控器发出的控制信号是一系列脉冲,称为串行码,以红外线为载波传输到室内机的接收器。接收器接收到信号后,经过解码和比较,驱动各个执行元件工作,以满足指令的要求。遥控器故障率高。最常见的故障是用遥控器测试机器,设置制冷状态,但是空调不工作。以下描述了修复步骤。1.首先,用万用表测量空调室内机电源插座是否有220伏交流电压。如果电源正常,使用室内机上的强制按钮开关将其打开。如果室内外机都能运行,制冷正常,说明遥控器确实有故障。打开遥控电池后盖,用万用表DC块测量电池电压是否为1.0 ~ 1.5v,然后检查电池两端的弹簧是否被电解液腐蚀。如果上述检查正常,用十字螺丝刀拧下遥控器后盖,取下后盖。拆卸后盖时,先用螺丝刀轻轻撬开后侧,再轻轻撬开两侧,以防遥控器后盖损坏,无法向用户解释。然后,将万用表切换到R1k档,测量印刷电路板正面红外发光二极管的正反向电阻。如果测得的正反向电阻值相同,则红外发射管损坏,可以更换同型号的红外发射二极管。2.如果红外发射二极管状态良好,则取下固定遥控器电路板的四个十字螺丝。用万用表测量47uF/16V稳压电容是否完好,检查按键与印制板接触面是否有污垢。灰尘会导致遥控器显示屏上的字迹混乱或难以辨认。用95%酒精清洗污垢,3分钟后安装遥控器,故障即可排除。3.检查DM2.5MHz晶振是否损坏,印刷电路板上元器件焊点是否有过多松香。松香受潮后,焊点表面会出现渗漏和短路。去除焊点上的松香,用100w灯泡烘烤电路板30分钟。4.遥控器修好后,在组装电路板和按键膜时,螺丝要对准,轻拧,否则显示屏上的数字不完整。

第二,电压低时,自动关机。这类故障多发生在夜间用电高峰或平房集中区域。原因通常是电控板稳压电源的滤波电容小。空调的电子控制板组件是按正常电压设计的。当电压较低时,稳压电源滤波电容的供电容量减小,压缩机启动时,电流较大,使主控板上的欠压保护功能动作,从而实现空调自动停机保护。这种故障是“尴尬”的,因为空调运行时,找不到故障点,停机时测试的所有部件都能达到正常值。修理工遇到这种情况时,可以给空调配备稳压器,使供电电压稳定在220v左右;主控板的稳压滤波电容也可以增加。如果用户不愿意购买稳压器,可以拆下电子控制板,用快热铁将稳压电源的1000 uf/25V滤波电容焊接下来,更换3000uF/25V滤波电容,从而消除自动关机的故障。

3.室内风扇保护器损坏导致空调无法运行。室内风扇保护器附着在室内电机的外壳上,并感应室内风扇的温度

这种故障的常见原因是可控硅的损坏。例如,一台KFR-25Gw分体空调通电,室内横流风扇运转。用遥控器打开,室内指示灯亮。拆下室内机外壳,参考图1所示电路,检查电控板可控硅控制电极焊点是否良好。停电时可控硅内部击穿的测量。更换晶闸管时,极性不应颠倒。a极接高电位,K极接低电位,G极接控制极。最后,开机测试机器,排除故障。

动词(verb的缩写)室外机不工作

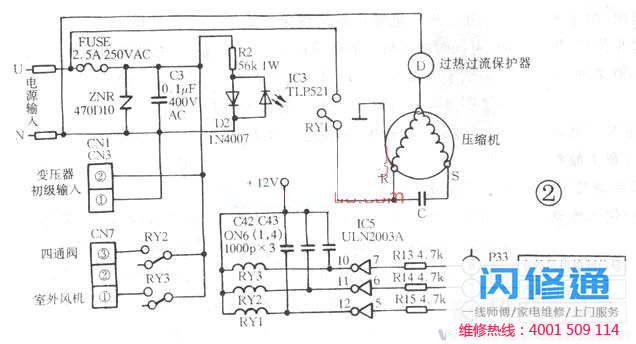

nbsp; 目前,分体式空调器室外机有二种控制方式。图2所示的KFR-25GW室外机采用强电控制方式。
    室外机不运转时,首先测压缩机过热过流保护器是否良好,电容器c充放电是否良好。若无问题,拔下压缩机接线端子,测量压缩机线圈阻值。若压缩机电机良好,可测量12V直流继电器RYl及触点是否良好,触发器Ic5、电阻R15(4.7k)是否损坏,cPU⑧脚是否有高电平输出。若上述检测无问题,说明CPu有故障,可采用代换法,用同型号电控板试机。如故障排除,说明电控板损坏。
    另一种室外机电控板的控制方式和室内机7812前端大体一样。测量的方法是:先测量通往室外机的接线端子板是否有220V交流电压。再检查电控板的保险管是否烧断,压敏电阻是否击穿,变压器初级、次级是否短路等。若上述元件良好,可检查功率继电器是否损坏,电控板上的12V直流继电器线圈是否断路等。若上述检测无问题,再测量信号线是否有电信号输出。如果测量室内机电控板有信号输出,但室外机没有电信号输入,说明从室内机到室外机之间的信号线有断路处。
    例如一台KFR-25w分体式空调器不制冷。通电,用遥控器开机,室内贯流风机运转,室外压缩机不运转,室内黄色故障灯闪烁。测量室内机电控板有电信号输往室外机输出端插件,测室外机接插件却没有电信号输入。检查过墙孔,发现信号线因施工断路。用快热烙铁接好断路处,并用塑料绝缘胶布包扎好,试机,故障排除,黄色故障灯不闪烁。

六、运行、睡眠、定时指示灯不亮

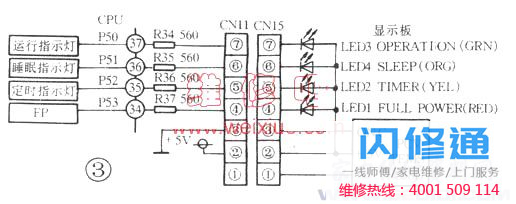

    空调器室内机常设有运行指示灯、睡眠指示灯、定时指示灯。指示灯不亮,应先检查发光二极管是否损坏。可采用一个好的5V指示灯,在空调器运行的情况下,分别接在被检指示灯的两个电路脚上,看它是否能点亮。若亮,说明原指示灯损坏,更换即可。若也不亮,可参照图3,进而检查CNl5接插件有无松脱。若接触良好。可继续检查接插件②端有无+5v直流电压输出,并测量R34、R35、R36电阻。若测得的电阻值与电路标注相差较大,说明已损坏。


七、电子集尘器的测量检修
    电子集尘器装在蒸发器前端,工作时,空气清新灯亮;有故障时,灯光闪烁。
    首先检查电子集尘器是否过脏,若良好,可检查磁性开关是否接通。若磁性开关损坏,更换即可。若磁性开关良好,测量电控板接插件端子①应有35V输出,无输出说明电控板有故障。

八、导风板不摆动
  空调器导风板由步进电机驱动,受脉冲信号控制。若电机各相绕组上加上驱动电压,电机即可正、反向转动。
    空调器导风板不摆动时,首先用手转动风向板电机轴,感觉一下步进电机有无轴卡位现象。若良好,可将步进电机从导风板上拆下。在无负荷状态下,用遥控器开机,按“风向”键。若步进电机轴不转动,说明步进电机损坏或电路板有故障。

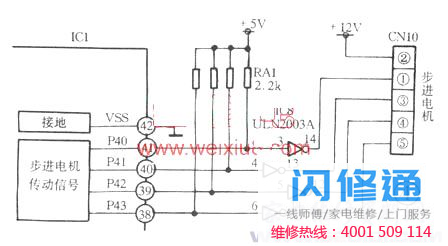

    电控板相关电路见图4所示。测量Icl 41、40、39、38脚电压,看是否有电信号输出。若有,再测量图中+5V电源上的4个22k电阻RAl是否良好,IC8(uLN2003A)四个触发器有无损坏。若良好,可测量步进电机接插件CNl0的①端是否有+12V直流电压输入。若以上检测无问题,最后可测量步进电机各相线圈阻值,来判断电机自身有无损坏。测量的方法是:把万用表旋钮调整到R×10挡,红表笔接电机12V供电端(红线),用黑表笔分别测量蓝色、棕色、黄色、橙色4根导线引出的线圈阻值。正常时,红色线对各线冷态直流电阻为200Ω±10%。否则,说明步进电机线圈损坏。
    若步进电机在无负荷状态下运转良好,说明电机和电路板无故障。故障原因可能是导风板轴动阻力大,或导风板与步进电机轴不同心。可检查导风板固定螺丝有无松脱,并对导风板作适当调整。
