海信工资变频空调室内机电路分析

海信工资变频空调有壁挂式和立式两大系列。壁挂机型有KFR-2601GW/BP、KFR-2801GW/BP、KFR-3601GW/BP、KFR-3602GW/BP，柜体机型有KFR-5001 GW/BP、KFR-50LW/BP，海信变频空调具有高效节能、超静音运行、宽电压运行、超低温启动、人机对话、快速制冷制热等优良性能。本文以最具代表性的1.5马壁挂式逆变器为例，详细阐述了电路控制原理。

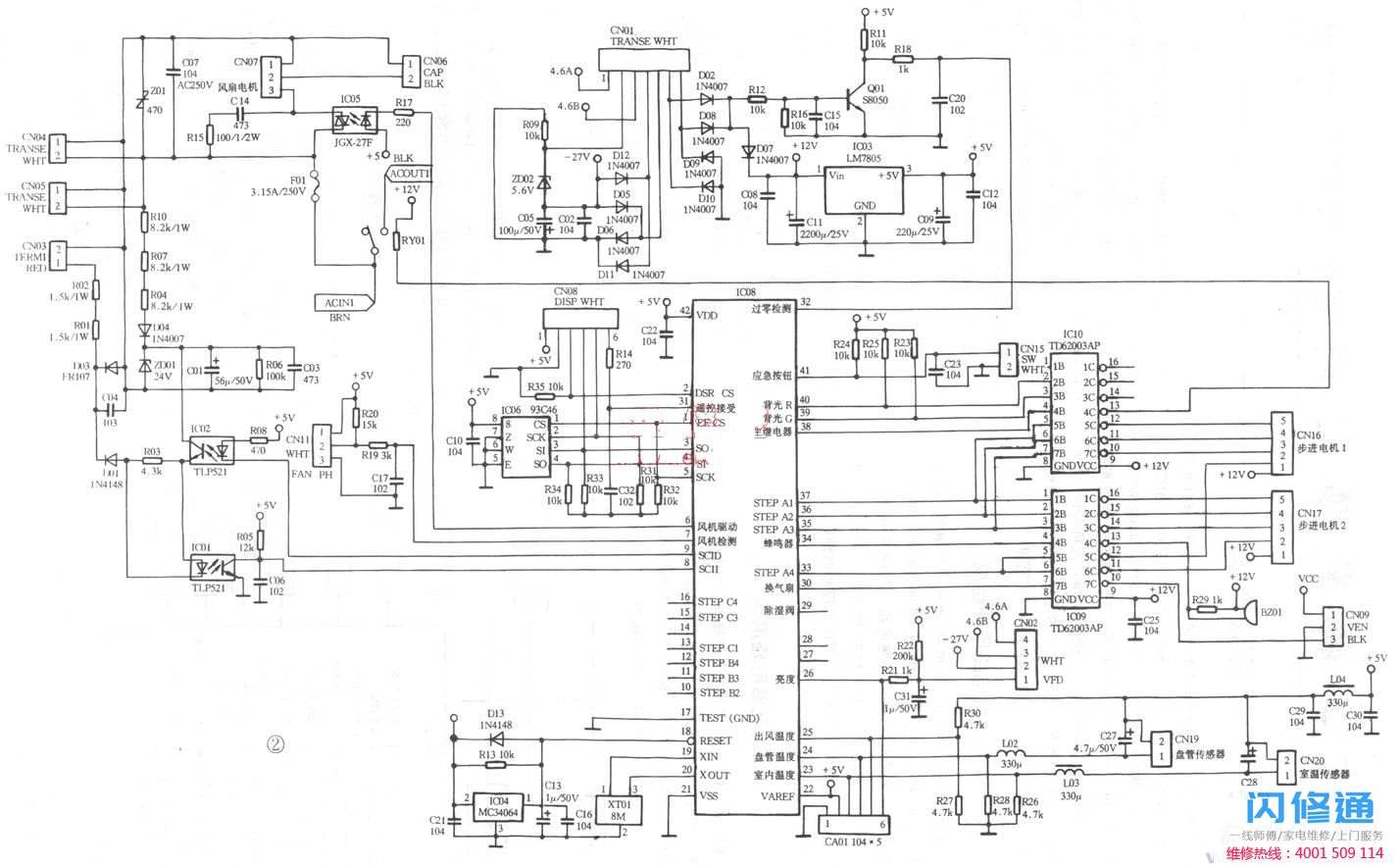

1.室内机电路原理室内机控制电路主要由电源电路、上电复位电路、晶振电路、过零检测电路、室内风扇控制电路、温度传感器电路、EEP-只读存储器电路、显示驱动电路、亮度检测电路、紧急控制电路、通信电路等组成。豪华美观的VFD用作显示屏。CPuIC1(TMP87C46)是控制电路的核心。室内机控制电路的示意框图见图1，控制电路的示意图见图2。

二.电源电路原理电源电路为室内机的电气控制系统提供工作电源。在该电路中，主要为CPu、VFD(真空荧光屏)、驱动芯片、继电器、蜂鸣器、晶闸管等器件提供电源。一旦电源出现问题，空调控制电路就无法正常工作。因此，掌握这部分电路对快速判断空调故障具有重要意义。参考图2的右上角，交流220伏由电力变压器的引脚 ~ 降压，输出交流220伏，由二极管D02、D08、D09和D10整流，然后由D07、C08和C11平滑，得到平滑的DC 120伏(该电压为TDA62003AP驱动集成块和蜂鸣器提供工作电源)，然后由7805稳定，由C09和C12滤波。电力变压器的引脚 ~ 降压输出一个交流电压，经D05、D06、D11、D12整流产生-27V。该电压和7805输出的DC5V为显示屏和显示控制提供工作电源。

3.通电复位电路室内MCU的18个引脚接收通电复位电路信号。上电复位电路在电源上电时延迟输出，正常工作时遇到异常电压或干扰时向芯片输出复位信号。上电复位电路的主要功能是：上电延时输出；正常运行期间，监控电源电压。这些都是为了消除芯片上一些电源不稳定因素的不利影响。5V电源通过IC4(MC34064)的引脚输入，D13二极管(1N4148)作为箝位，使cPU的引脚18平时电压处于高电平。当电源接通或空调遇到干扰时，引脚输出一个上升沿，触发芯片的复位引脚。电解电容C13调节复位延迟时间。

4.晶振电路晶振电路为单片机提供参考时钟序列，保证系统的正确运行。晶体振荡器XT0l的引脚和连接到CPU的引脚19和20，XT01的引脚接地，从而提供8MHz的时钟频率。如果整个空调不能正常工作或者出现紊乱，可以用示波器测量晶振，判断晶振好坏。

动词（verb的缩写）过零检测电路过零检测电路在系统中有两个功能：一是控制室内风扇的风速；另一个方面是检测电源电压的异常。电力变压器输出的ACl2V经D02、D08、D09、D10整流，输出脉动直流，经R12、R16分压后提供给Q01。当晶体管QDl的基极电压小于0.7V时，QDl不导通。CPU32的引脚处于高电平，当Q01的基极电压大于0时。7V，Q01导通，这样就可以得到一个过零触发的信号。

六、室内风扇控制电路室内风扇控制电路是控制室内风扇的风速。室内风速可通过晶闸管平滑调节，有高、中、低速，根据室内温度与设定温度的温差自动调节。铜锡锌合金板（Navalbrassplate的缩写）

七、温度传感器电路
    室内机有两个温度传感器，用来检测室内温度和盘管温度，温度数据馈至单片机23和24脚。单片机据此进行温度调节，以便给用户一个舒服的感觉。在此电路中，R26和R28(4．7k)用于分压取样，提供一个随温度变化的电平值，供CPU检测用。电感L02、L03是为了防止电压瞬间跳变而引起芯片的误判断。

八、显示屏及亮度检测电路
    显示屏是用来显示空调器的运行状态的，如：模式显示、温度显示、故障代码显示、频率显示、空气清新显示、风速和节电、睡眠等显示。
    该空调器通过一个专门的芯片U03(NW6372)进行驱动并进行译码显示，其⑨、⑥、⑧三脚分别与主控制板的片选端、数据端及时钟信号相连，受主控板控制。CN02的插座的2、3、④脚电压分别为-27V、4．6VB和4．6VA。CN01插座的五个脚分别为5V、地端、片选端、数据端和时钟信号。
    通过显示屏的亮度检测电路，使VFD显示屏适应环境的亮度。亮度检测依靠显示屏上的光敏电阻，其阻值随着环境亮度的变化而变化，经CN02的①脚，经滤波取样输入到cPU的亮度检测端26脚。检测亮度的参考电平值如下：当CPu 26脚的电压V26<4．5V时，显示屏显示最亮，当测得4.5v<V26<4．7v时，显示屏显示中等亮；当4.7v≤V26时，显示屏显示最暗。
