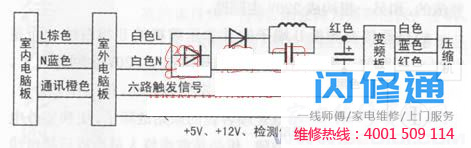

新科变频挂机主要由室内电脑控制板、室外电脑控制板、室外变频板(变频板上焊有变频电源模块)三块电路板组成，主要包括27GW/BM、32GW/BP及其同类型产品。图1显示了三块电路板之间的连接。.jpg)

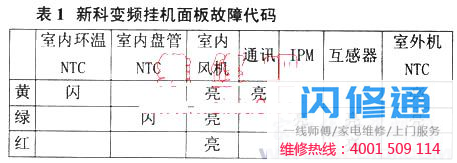

1.当控制板与室外电脑板的棕色电源l线连接时，应穿过检流计变压器的骨架。电脑板的l线插入室外机接线盒内的保险丝座，电脑板的蓝色n线和橙色通信线压接在接线盒内的接线柱上。更换逆变器板时，注意压缩机相序(三色线)的正确连接。连接错误后启动时金属摩擦发出叮当声，空调无法工作。室外机的两块电路板垂直安装，滤波电容在两块电路板之间间隔很大。更换电路板时，需要拆下室外机的前盖和顶盖。更换变频板时，需要拆下大滤波电容和电脑板，才能拧开变频板电源模块的两个螺丝。更换变频板后，必须拧紧电源模块的两个螺钉，以确保模块和散热器之间的良好接触。原机接触面之间有一层绝缘膜，涂有导热硅胶。注意保护，不犯错误。2.新科变频挂机检测装置包括室内环境温度传感器、室内线圈传感器、室外环境温度传感器、室外线圈传感器、压缩机排气传感器、压缩机机壳温度过载开关、室外电流检测、变频模块IPM本身过流和超温停机变频触发、220V电压欠压保护等。3.新科的变频挂钩正常工作时，面板上的绿色指示灯和红色指示灯一直亮着，表示空调有故障。手动调节面板盒中的功能开关。原型箱中的三个指示灯亮、灭、闪，形成故障码。对于改进后的机器，面板上的红、绿、黄灯亮、灭、闪，形成故障码。5秒后蜂鸣器会结束三次，便于维护和分析，如表1所示。.jpg)
新科变频挂机没有开机指示，遥控器打开后绿灯亮，三分钟后室外机启动。三分钟内自检室内外机，主要是室内外通讯和传感器(通电时不开机)，三分钟后检查工作状态。自检检测异常，保护红灯一直亮着。自测过程中，连续两分钟未收到室外机的通讯返回信号，红灯亮起，切断室外220V电源。当面板中的开关位置为“试运行”时，所有传感器不参与检测，为定频冷却状态，可用于充氟；“开”状态是自动工作模式，“关”状态是远程工作和故障诊断。压缩机停止后，室外风扇延迟30秒。开始加热时，四通阀立即动作。在实际维护中，调试开关可灵活用于试运行或故障诊断，通讯端子脉动电压、室外220V、变频板PN电压、压缩机空载启动时变频输出电压、变频模块端子电阻等。可以通过测量来快速确定故障的大致位置。【例1】新型32W/BP变频空调制冷时而正常时而异常，不工作时故障红灯一直亮着。维护分析：出现故障时，将调试开关转到“OFF”位置，中间三个指示灯闪绿，两侧红黄灯不亮。5秒钟后，显示三声蜂鸣声，故障代码为“室内”
sp;检修分析：顾客嫌制冷效果差，经试机检测不理想，顾客说有时工作，有时不工作。不工作时，红灯不亮，室内操作正常。设定16℃制冷开机一会儿，听室外机压缩机声音运转速度慢，怀疑室内环温传感器有问题。压缩机的转速主要决定于设定温度和环境温度的温差，温差越大，转速越大。
调试遥控器，进入自动工作模式时，室外四通阀动作是制热状态，而此时的环温32℃，说明的确是室内环温传感器故障。
拆下室内环温传感器测量阻值6．5k，而新件的此时正常阻值为3．4k，更换后，故障排除。
传感器为负温度系数热敏电阻，实验结果是：设定16℃工作时，调节到21℃时室外机停，而室温却是32℃。
传感温度过低一是达不到压缩机高速的频率，二是达不到设定的温度即停机，导致制冷效果差。
[实例3]新科32GWA／BF三分钟后红灯亮，室外机不启动。通电试机，三分钟后室外风机运转30秒左右停止，但压缩机并没启动。
室外风机工作，说明室内外通讯正常。故障原因是三分钟室外机启动后，CPU没有检测到压缩机的运转反馈信号，故停止了室外机的工作进行保护，所以风机运转几十秒后就停止了。
测量变频板P、N端子，直流300V正常，断开压缩机的三条引线，室外机工作时测量变频板的U、V、w三个端子，无交流电压输出。
更换变频板，故障排除。
[实例4]新科32GW／BP变频挂机开机2分钟后，室内故障指示灯红色长亮，室外机不工作。
检修分析：拨动开关在试运转状态，室外风机转，但压缩机不转。
打开室外机顶盖和接线盖板，用万用表直流50V挡测量通讯线和交流线之间的电压。开机后通讯电压有明显周期性的变化，试运转室外风机转，说明室内外机通讯正常，初步判断变频功率模块有故障。
更换变频板后故障依旧，再更换室外电脑控制板，故障排除。
[实例5]新科32GWA／BP变频空调通电制冷，三分钟延时期内，2分钟时室内红色故障灯亮。室内机操作正常，外机不工作。
检修分析：2分钟时室内红色故障灯亮时，将调试开关拨至自检的位置，定时灯黄色长亮，代码为通讯异常。
测量室外机通讯信号电压在10～25V之间波动，正常。
测功率模块的P、N端子无300V电压，测整流前220V在交流红灯亮后消失，触摸电路板上的PTC元件烫手，判定后级有短路故障。断电测量功率模块的P、N的300V端子阻值为250Ω，正常的阻值正反向分别为400k、6k。更换变频板，故障排除。
因室外机电脑板+5V的工作电压是由变频板的开关电源提供的，因此通讯故障对于“新科”机来说，原因常常是没有室外CPU的+5V电源，真正意义的通讯线路故障很少。
[实例6]新科27GW／BM开机操作正常，一分钟绿灯灭，红灯常亮，室外机不工作
试机一分钟内，测量通讯脉冲正常，一分钟后，通讯停止。
试机一分钟内，两个整流桥输出有300V的电压，测量变频板接线柱P、N两端电源却没有直流300V电压。手摸室外机电脑板上的PTC外壳，无温度感。拔下P、N插线，测量变频板P、N端子阻值，无明显短路现象，检查该通路串了一个大电抗器，大电抗器安装在室外机下部的一个金属盒内，用两根粗线引到压缩机的底座附近，不注意还真找不到。有两根引线插在电容两端，测量两引线已开路。
试着直接短路电抗开机，但几秒就保护。
由于室外机外边罩受防盗栏的限制，大电抗器取不出。另做两根引线将新的电抗器安装在四通阀顶部的一个小空档位置。通电试机，故障排除。
[实例7]新科32GWA／BP制冷效果差，5分钟左右保护红灯亮。通电试机，制冷效果越来越差，保护红灯亮。
短时间内制冷效果越来越差而保护，不象是缺氟保护，新科的缺氟保护要lO分钟左右。
压缩机工作时，感觉室外机的工作状态，室外风机没有运转。打开室外机顶盖，用手启动室外风机，风机转起来了，原来是启动电容的问题。
室外风机启动电容是焊在室外电脑板上的，正好位于安装位置的上方的边上，不用拆卸电路板就能更换新的2．5uF电容。试机成功，故障排除。
[实例8]新科32GWA／BP室外机不工作，红灯亮保护。
此机是办事处派工，曾多次换人也没修好。顾客说原始故障是有时工作有时不工作，维修的技术人员将室内外板都换了，越修越差，现在不工作了。
通电试机，三分钟后室外风机运转，压缩机不启动，30秒左右室外风机也停止，红灯亮保护。
检修分析：三分钟延时后室外风机运转又停，说明室内机基本正常。此机故障是压缩机不工作引起的。
打开室外机，细听发出很轻的“哼哼”声，但测量变频板u、v、w三端并无交流输出，但变频板P、N端却有300V直流电压。拔下压缩机的三根引线，虽然插头有护套，但其中的白线却电击了我一下，电流极强。白线的电击是如何形成的呢?
室外机共有三根白色插头线，一根是压缩机的相线，两根是从室外电脑控制板上引出的，其中一根是PTC及继电器输出去整流的，和另一根构成220V主回路。
经查原接变频板u端子的并非压缩机的U相白线，而是220V主回路的一根，压缩机U相线却接在了220V主回路上了。调换插接线试机，幸亏变频板没坏，室外机启动。但工作一会后，室外机又停机保护了，这就是顾客说的原始故障了。更换室外电脑板，经一个夏季使用无故障。想必是前维修人员换板后接错线没修好，又将原板换上造成的该故障。
