在维修实践中，笔者收集了变频空调的一些故障规律和维修经验，并与同行进行了探讨。
1.约束保护1。故障规律：压缩机工作频率缓慢上升，然后成比例下降，直至停止。当工况(温度、电压、电流)恢复正常时，只能自动开启，保护内容一般不显示。2.故障特点：空调工作一段时间后，运行电流逐渐减小，然后停止，制冷效果差。3.故障特征：从启动到保护停机的时间一般在40分钟以上。如果在40分钟内连续发生几次强制保护停机，将变成强制保护停机。4.故障原因：制冷管路系统不良(多为制冷剂轻微泄漏)、空气循环不良(换热器表面脏污)、供电异常。
二、强制保护1。故障规则：连续停机保护一次或几次后，机器不开机，显示保护内容。2.维护经验：(1)保护内容为过流。如果压缩机在停机保护前能运行3分钟以上，则故障点一般是由于室外机空气循环不畅、制冷剂过多、电源电压低造成的。如果压缩机一启动就停止保护，故障点一般是压缩机电路不良和DC主电源电压低。如果室外机的电源继电器被拉进，压缩机在不运行时会停止保护。故障点一般是压缩机短路和主电源电路短路。(2)保护内容为电源模块(电流、温度)异常，故障点一般为电源模块不良、CPU输出变频信号异常、压缩机不良。判断电源模块好坏的一个简单方法是切断空调电源，先给主电源的滤波电容放电，然后拔掉电源模块上的所有连接。万用表测得的u、v、w任意两端的电阻应该是无穷大，p端或n端到u、v、w端都符合二极管的正反向特性。(3)保护内容为压缩机温度异常高，故障点一般为制冷剂过少、管道系统堵塞、室外机空气循环不畅。判断方法是：将空调设置在试运行，即定频状态。如果测得的运行电流、低压、排气压力都很低，则故障原因是制冷剂太少；如果测量运行电流、低压和高排气压力，管道系统堵塞；如果测得的运行电流、低压、排气压力都偏高，平衡压力正常，则是室外机空气循环不良。(4)保护内容为通信异常，故障点为室外机主电源电路无DC280V输出，室外机开关电源无DC5V输出。

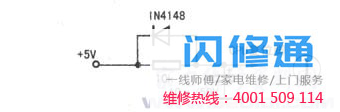

第三，不启动1。故障规则：遥控和手动启动时，空调没有响应，是室内机供电电路的故障，室内机CPU或复位、时钟振荡电路的故障。如果空调有任何显示或动作，说明以上电路基本正常；室外机无响应，室内机工作正常或立即(或隔一段时间)有异常通信保护，说明室外机主(辅)电源电路无输出电压，室外机CPU复位，时钟振荡电路有故障。2.维护经验：(1)注意检查给CPU的5V电源一定要稳定，否则CPU会死机。(2)复位端电压正常应为4.95 V。如果不正常，这个引脚的外部电容经常漏电。如果复位电路无法修复，图1描述的电路可以作为应急措施，但缺点是抗干扰性能差。(3)时钟振荡引脚电压(OSCl正常为0.8V；OSC2通常为2.4V)，低或为零，这通常是由外部晶体振荡器或两个振荡电容不良引起的。(4)当室外机电源继电器被拉进时，市电跳闸
4.CPU输出控制电路1。故障规则：电源和运行指示灯亮，显示相应状态，但相应负载不工作或显示与负载相关的相应保护内容。2.控制规则：(1)控制执行机构是一个NPN三极管。当CPU控制端向三极管B输出大于0.6 V的高电平时，三极管C和E导通，负载和地形成回路，电流通过；相反，当CPU控制端输出到晶体管b低于0.2V的低电平时，晶体管关断，负载不工作。(2)在控制执行元件为光电耦合器或光电耦合器晶闸管的电路中，当CPU控制端的输出为低电平时，光电耦合器或光电耦合器晶闸管输入端的发光二极管的导通电压为0.7 ~ 1V，输出端闭合，负载通电；反之则不导电。(3)在以集成逆变器为控制执行元件的电路中，当CPU控制端输出5V高电平时，逆变器对应支路的输出端为低电平，与地处于导通状态，负载与地形成闭合回路，负载通电工作；反之，CPU输出为低电平，逆变器输出为高电平，逆变器与地处于截止状态。(4)如果控制执行机构是继电器或交流接触器，当额定电流通过其线圈时，其常开点闭合；否则，它不会起作用。3.维修经验：故障率较高的是三极管和光耦晶闸管击穿，继电器或接触器触头烧坏导致接触不良。.jpg)
