变频空调室外机计算机控制电路分析(三)

9.EEPROM存储器和运行状态指示电路电脑芯片断电后，所有信息都会丢失，最后一次运行的部分状态数据无法保存。因此，在室外机控制电路的设计中，采用EEPROM(93C46)存储器记录整个机组工作时的一些参数，如压缩机的V/F曲线、故障显示数据、各种保护数据等信息。运行状态指示显示空调是否正常运行。使用发光二极管指示故障。

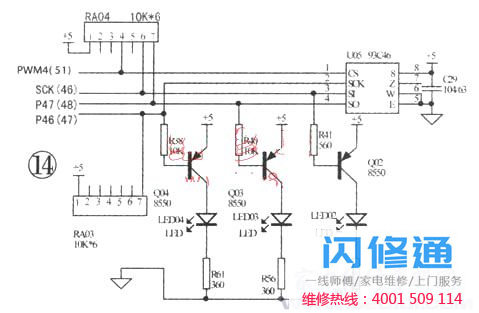

EEPROM存储器和操作状态指示电路如图14所示。计算机芯片的46和48引脚分别连接到U05EEPROM存储器(93C46)的和引脚的S1和S0端，用于信号数据传输。其中，计算机芯片的引脚46为EEPROM提供输入接口，引脚48为EEPROM提供输出接口。计算机芯片的47个引脚提供时钟脉冲，51个引脚是芯片选择端，控制主芯片和EEPROM的读写操作。电路中，LED02、LED03、LED04的通断表示空调不同的故障内容，其中R60、R61R56为限流电阻。EEPROM存储器及运行状态指示电路见图15。

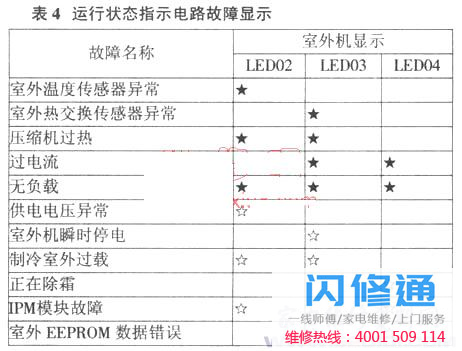

在检测空调故障时，可以通过运行状态指示电路中二极管的发光情况来判断空调的具体故障。细节如表4所示，表示发光二极管用符号点亮。意思是闪耀。

如果变频空调的EEPROM电路出现问题，可能会导致压缩机无法启动或整机无法响应。此时。系统时钟信号是否正常，可以用示波器测试，也可以用程序阅读器读出EEPROM程序是否正常；或者参考图15，利用指针式万用表的DC电压阻挡红黑探头，可以测试EEPROM的、引脚的电压，指针在0 ~ 5 V左右摆动，表示EEPROM的时钟信号正常。10.功率模块驱动电路变频空调最重要的特点之一是改变电源频率来加速电机。模块电源(也称为IPM模块、功率逆变器和变频模块)是一种将DC功率转换为可调频率和电压的三相交流变频装置。六个大功率晶体管用作内部开关元件，形成交流DC-交流转换器电路。控制电路按照设计顺序依次接通各个功率晶体管，当同一桥臂上的两个功率晶体管中的一个导通时，另一个必须关断，从而输出变频的三相交流电，使压缩机运转。

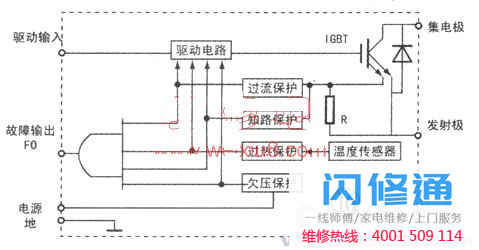

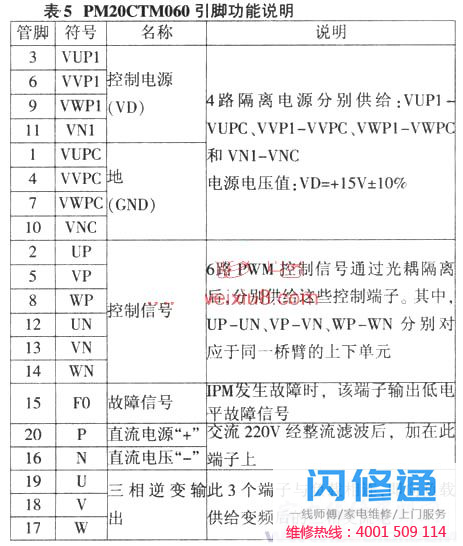

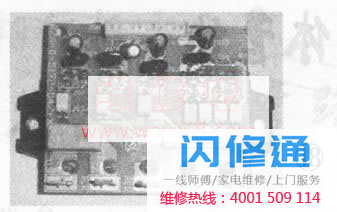

IPM模块组件包括。IGBT门驱动电路和驱动电源。IGBT驱动电路采用250伏光耦合器作为输入信号，输出12V(300毫安)和5V(200毫安)控制电源。该模块具有过流、过压和过温信号检测，实现保护功能。同时可以输出保护信号。部件配有输入和输出端子，易于与控制信号和三相电机连接。图16是IPM模块内部结构示意图，只显示了各种电路之间的连接。实际IPM模块型号为PM20CTM060，其引脚功能如表5所示。表5PM20CTM060引脚功能描述

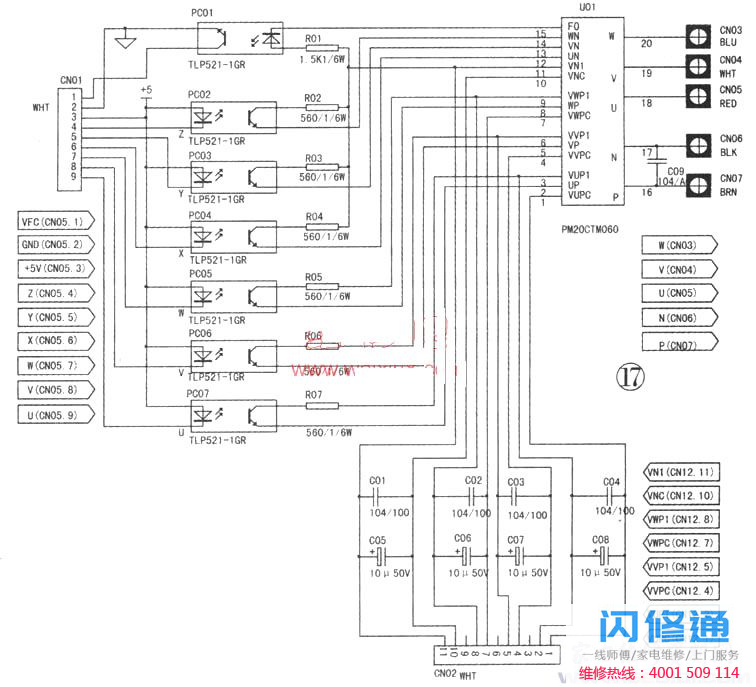

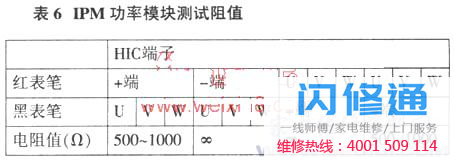

电源模块控制电路见图17。
