一、工作原理
1.稳压电路

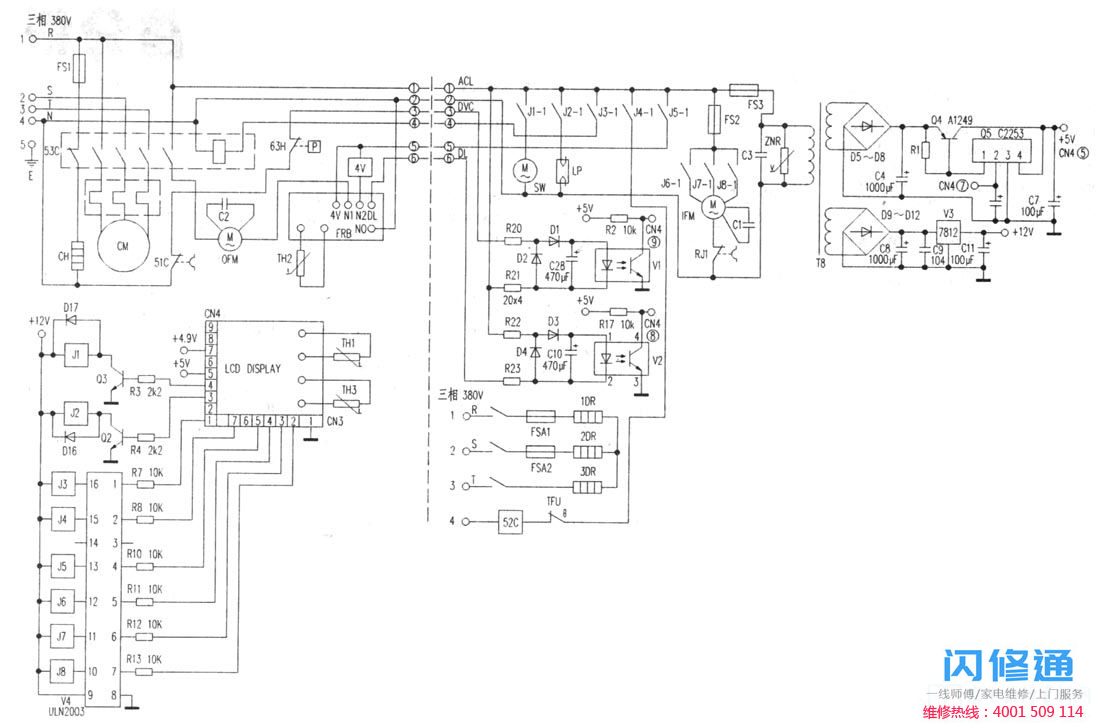

打开电源。交流电220伏由电力变压器TB降压。一组9V经D5 ~ D8桥式整流，再经Q4和Q5稳压，输出5V和4.9V，通过CN4引脚和CN4引脚给LCD供电。另一套13.5 V桥式整流器由D9-D12组成，稳压块7812输出12V为驱动块ULN2003和继电器供电。

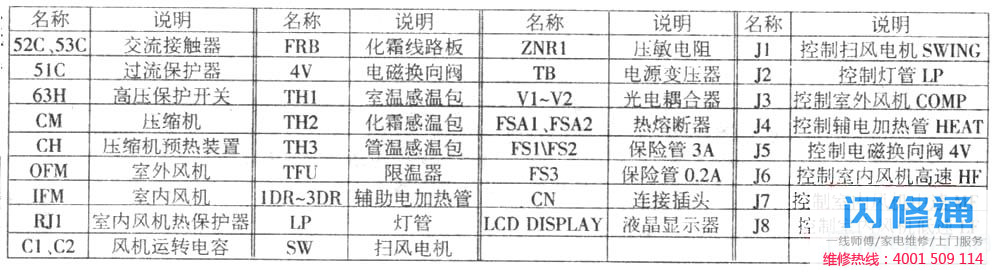

.jpg)
.jpg)
2.工作状态
(1)制冷：接通电源，延时几分钟后，从LCE的CN4引脚和CN3引脚输出4.9V的电压。R7和R12后，ULN2003的引脚和引脚输入端的电压降至2v，使引脚11和16输出低电平，继电器JBOY3乐队和J7工作，交流接触器53C通电工作，室内外风机和压缩机开始制冷工作。
(2)加热：LCD 4.9V的控制电压通过引脚CN4和CN3、、输入，使ULN2003的引脚11、13、15、16输出低电平，J4继电器启动，交流接触器52C接通，使三个辅助电加热器1DR-3DR工作，J5动作给电磁换向阀4V、JBOY3乐队、JBOY3乐队通电。
(3)灯LP和扫气SW由J2和J1继电器控制，室内风机IFM的高速HF、中速MF和低速LF分别由J6、J7和J8继电器控制。
(4)冬季供暖运行44
几分钟后，当检测温度低于-5时，室外除霜温度传感器TH2开始除霜。此时电路板上DL和AC L之间有220V交流电压。光电耦合器V2的腿和通电，腿和连接。液晶显示器连接液晶显示器和CN4。液晶显示器接收控制信号，使CN3和没有4.7V控制电压，J5和J6断开。
强制冷却：开机后，液晶屏无显示。按下温降设定键“”。
强制冷却：开机后，液晶屏无显示。按下温升设置键“”。
二、故障排除示例
1.无法开始运行，没有任何显示
打开电源，12V，5V输出。测量Q5 C2253的引脚和的电压为8V和0V，正常情况下应为11V和5V。测量C2253是否正常，测量C4电容是否恶化，电容从1000uF降至3uF。更换C4，正常启动运行。
2.显示“E1”
首先0VC和AC L之间有220V交流电，主要检查电路板。发现光电耦合器V1的、引脚开路，更换后排除故障。
3.加热效果差
(1)辅助电加热器1DR~3DR两端无电压，但J4继电器动作，52C交流接触器未动作。之后，检查TFU温度限制器的开路情况，更换后进行故障排除。
(2)辅助电加热器1DR~3DR两端无电压，J4继电器不动作，CN3引脚不输入4.9V控制电压。问题出在液晶显示器的LCD上，发现管感温泡的TH3电阻只有430。更换后，故障消除。
4.无显示
测试后，FS3的熔丝管熔断，更换后通电，再次熔断。检查后发现变阻器ZNR1已击穿短路，更换后故障消除。
