空气源热泵安装方法(图)

一、基本安装步骤

1、机组的定位，确定机组的位置，主要考虑地板的承重，空气进出机组的影响。

2.基础可采用水泥或槽钢，基础必须在楼板的承重梁上。

3.位置调整，确保装置的稳定放置。阻尼橡胶垫用于装置和基础之间。

4.水路系统的连接主要是主机和水箱之间的泵、阀门和过滤器的连接。

5.电气连接：主机电源线、水泵、电磁阀、水温传感器、压力开关、目标流量开关按接线图要求进行电气连接。

6、水路试压，检查管道连接是否有泄漏现象。

7、机器调试时，启动前，机组必须接地，用兆欧表检查机器型号的绝缘性能。检查没有问题，启动运行。使用万用表钳形电流表检查机器的工作电流和电压。

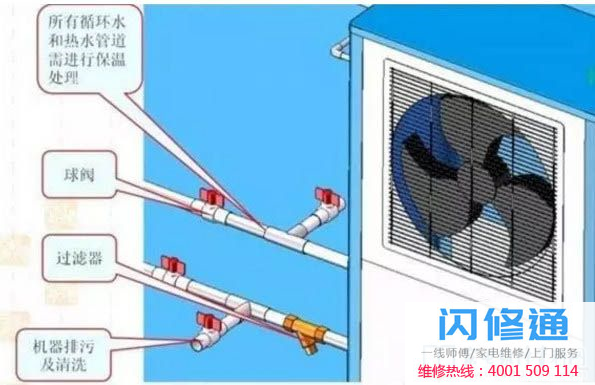

8.管道采用橡塑保温材料保温，外表面采用铝皮或薄镀锌钢板固定。

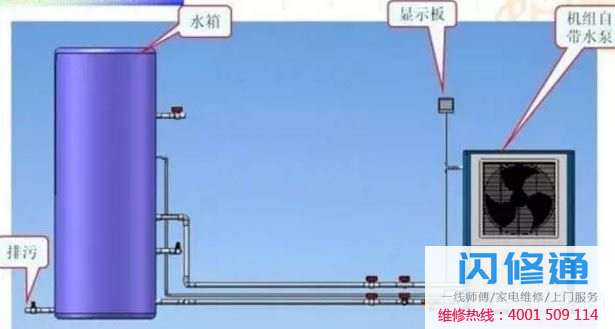

二、家用一体机的安装

1、主机的安装

(1)热泵主机的安装要求与空调室外机相同。它可以安装在外墙、屋顶、阳台和地板上。出风口应避开迎风方向。

(2)主机与储水箱的距离不得超过5m，标准配置为3m。

(3)主机与周围墙壁或其他障碍物的距离不应过小。

(4)如果安装遮篷是为了保护主机免受风吹日晒，要注意保证主机换热器的吸热和散热畅通。

(5)、主机应安装在坚实的基础上，并保证直立安装，并用地脚螺栓固定。

(6)不要在浴室内安装显示面板，以免因湿度影响正常工作。

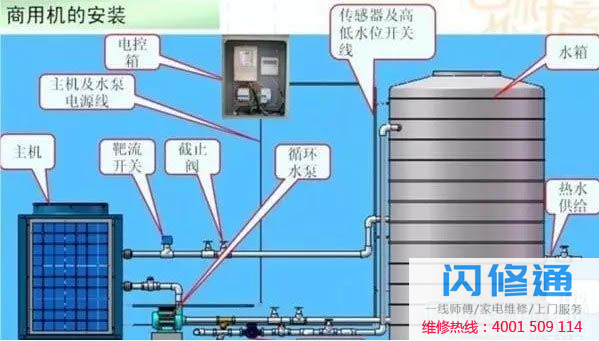

第三，安装多台商用机器

1.安装储水箱

(1)储水罐可安装在室外，如阳台、屋顶、地板等，也可与热泵室外机一起安装在室内。储水罐必须安装在地面上，基础坚实，必须能承受500kg的重量，不能挂在墙上。

(2)阀门安装在储水箱附近和自来水管与热水管的接口处。

(3)水箱热水出口安全阀泄压口有滴水是泄压现象，起保护作用，只需接一根排水软管即可。

2.水路连接

(1)用PP-R管按图纸将出水口与储水箱连接，并用原料带密封。

(2)将止回阀的一端连接到自来水管，另一端连接到储水箱的进水管。

(3)加水：打开自来水进水阀和热水管中的水龙头。开始注水，直到水从出水龙头溢出，关闭出水龙头。检查储水器的渗漏情况，确保无渗漏。注意：第一次插电源前，要确保储水罐里的水是满的。

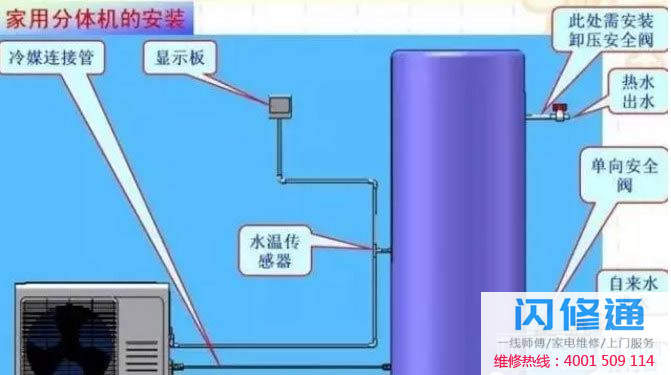

3.加热管的连接

(1)在储水箱与热泵主机之间的墙壁上钻一个 70的管孔，该孔应略微向外倾斜。用塑料扎带包裹连接管和一定长度的电缆，穿过钻好的管孔，两侧用穿墙管护套覆盖。

(2)取下水箱粗细连接管上的端盖，将粗细连接管拧到水箱粗细连接管的接头上，用扳手拧紧。

(3)拧开主机高压阀和低压阀的粗细连接管的头帽，将粗细连接管的另一端拧到水箱工质进出口的管口，用扳手拧紧(注意：粗管连接三通阀和水箱的上接头)。注意：铜管尽量不要弯曲，即使扭曲，也不要使铜管塌陷或开裂。

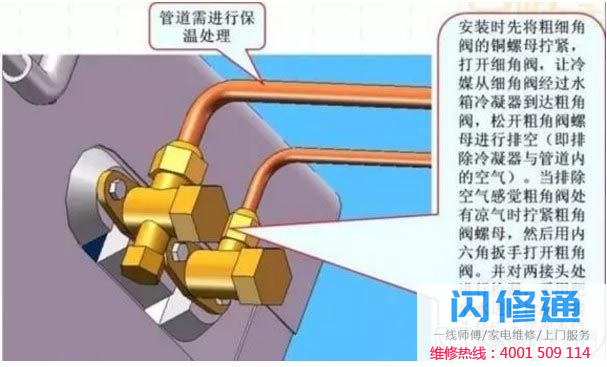

4.管道排气

(1)移除

(5)检漏：用肥皂水检查各管道和各帽的连接处是否有泄漏。如果有任何泄漏，用扳手拧紧直至不泄漏。不允许泄漏。

注意：空气进入系统会导致压缩机工作异常。

5.电器连接

(1)、插座必须可靠接地。

(2)、电源插座容量应符合当前主机的电源要求。

(3)不要在机组电源插座周围放置其他电气设备，以免漏电保护插头跳闸。注意：电源插座必须可靠接地。

(4)将水温传感器探头安装到水箱中间的探头管中并固定。
