空调制冷系统主要部件及维护方法(图)

一、空调制冷系统主要部件介绍：

它由压缩机、冷凝器、毛细管组(过冷管组)、电子膨胀阀、蒸发器、电磁换向阀(四通阀)、压力开关、电磁阀、气液分离器、过滤器、消音器、截止阀等组成。

二、常见故障及维修方法

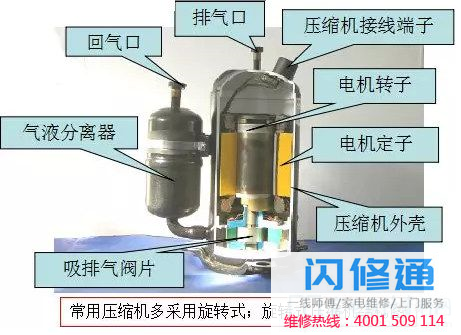

1、压缩机常见故障及维修方法

压缩机本身的常见故障：

1).主要原因是压缩机电机绕组短路、开路，绕组与外壳短路，绕组烧坏；

2).压缩机曲轴箱机械部分损坏，轴缠绕，吸排气故障；

由于电机绕组故障，压缩机会产生大电流，引起过流保护或跳闸。

压缩机曲轴箱的机械部件有故障，如轴缠绕造成的大电流保护、吸入和排出不良、制冷系统压力异常。

测量定频压缩机中的电机绕组：在R1中选择万用表的投欧姆范围，测量R、S、C端子间的电阻。正常情况下，R、S端子间的电阻是R、C、S、C端子间的绕组电阻之和；海尔的三相交流电源供电的压缩机(变频空调压缩机)，三个绕组电阻要相等。

测量压缩机绕组和外壳的绝缘电阻：用兆欧表或万用表将欧姆档R10K滚动到零，然后将红色探头(或黑色探头)连接到压缩机外壳的金属部分，然后将黑色探头(或红色探头)分别连接到压缩机绕组的c、s和r端。检测到的电阻值不应在万用表上摆动(无穷大)，对于高湿度环境不应小于1.5兆欧，否则绕组绝缘不良。

压缩机吸入和排出不良的判断：

当检测到压缩机的运行电流时，制冷系统中的制冷剂正常，电磁换向阀没有串音现象，当压缩机排气口和回气口的压力参数接近平衡压力值时，可以判断压缩机曲轴箱的机械部件有故障。

压缩机电路故障原因判断；

测试空调压缩机瞬时电源电压参数，单相或三相交流电源电压应分别满足220v10% %和380v10% %的条件；可以排除电源电路的原因，通过检测压缩机工作电容是否正常(压缩机电机绕组电阻值和电源是否正常)来判断压缩机轴。否则，电源线的供电能力不足或压缩机运行电容器失效。

压缩机制冷系统故障原因判断；

1)用压力表检测制冷系统压缩机回气口的低压值，正常范围(取决于环境温度的影响)一般在0.4 MPa ~ 0.6 MPa左右.制冷系统正常制冷剂量的判断方法：先检查平衡压力值，再检查低压值，即制冷低压值为平衡压力值的1/2。当检测到压缩机回风压力过低时，应加入制冷剂，否则压缩机回风不足会导致过热保护。

2)制冷系统脏污堵塞、连接管道弯曲、制冷系统部件及管道焊接堵塞导致压缩机回风过热保护不良。

3)制冷剂加注过多，室内外机热交换不好，使用环境不好，重新调整制冷剂或改善使用环境。

压缩机更换操作：

1).压缩机更换要求：用专用拆卸套筒扳手拆卸压缩机。

2)切断空调电源，打开室外机的二通和三通截止阀，排出制冷系统中的制冷剂，拆下压缩机上的连接管路，用焊接工具焊接压缩机的排气管和回气管，用焊接工具吹氮气焊接压缩机的排气管和回气管，使用压缩机后，将系统充入3.0以下的氮气

3)根据拆卸压缩机的相反操作方法，在固定和更换新压缩机时，应确认更换的压缩机的规格和型号与损坏的压缩机的规格和型号一致，或位移和吸力、电源电压和频率、工作电流、结构、外部尺寸等技术参数一致。

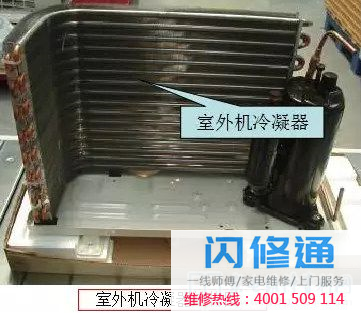

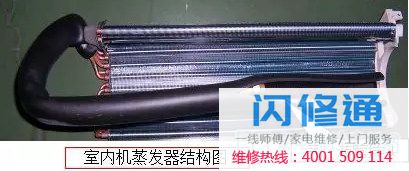

2.蒸发器和冷凝器的常见故障及维护方法

蒸发器和冷凝器主要用于制冷剂和室内外空调之间的热交换。蒸发器和冷凝器的常见故障是系统中的异物、制造造成的堵塞和泄漏点。此外，铝合金翅片之间会积聚和粘附大量灰尘或油脂。当两个装置有泄漏时，泄漏周围就会有油污。

没有冷却或加热

原因：制冷系统中没有制冷剂

原因分析：制冷系统没有制冷剂的主要原因是安装时喇叭口制造不良。检查范围：首先检查室内外机连接管口是否有泄漏点，蒸发器、冷凝器、室外机制冷系统部件、管路组等连接处是否有泄漏点。(制冷剂泄漏的表面迹象是冷冻油的污垢和灰尘)。

处理方法：空调

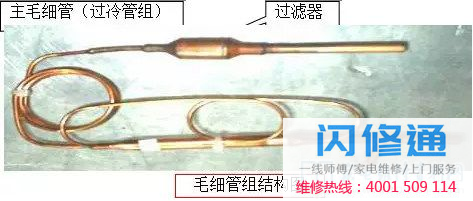

3、毛细管常见故障与检修方法
毛细管是制冷系统中的节流装置，空调器采用的毛细管内径一般为2mm、长为0.5-2m或2-4.5m紫铜管。
毛细管（过冷管组）常见故障：
毛细管常见故障为堵、漏点。当毛细管堵时，会使制冷系统的高压压力偏高，压缩机回气低压压力偏低或负压，制冷效果下降或不制冷，造成压缩机过热保护。当出现漏点时会使系统制冷剂逐渐减少，系统压力下降，效果差，如不及时维修制冷剂漏光制冷无效果。
检测方法：
如果毛细管出现脏堵、水堵、油堵后，从表面上看毛细管部位结霜不化，严重时制冷效果下降或不制冷。当出现漏时漏点会有油污，多为制造和维修时烧焊不良造成或有沙眼，通过补焊抽真空充氟处理即可。

4、电子膨胀阀常见故障与检修方法
由线圈通过电流产生磁场并作用于阀体内的阀针，驱动阀针旋转，当改变线圈上的12DCV电源电压正、负极性和直流脉冲信号时，电子膨胀阀也随着开启、关闭或改变开度的大小，从而达到控制制冷系统中制冷剂的流量及制冷、热量的大小。阀芯开启越小，制冷剂流量越小，其制冷、热量越高。
常见故障：
1）.一拖二机器A\B机电子膨胀阀线圈固定错位或室外机A、B机端子控制线接反，无法正常运转。
2）.电子膨胀阀线圈短路或开路造成无法正常工作
3）.阀针卡住，开度无变化，造成室外机盘管温控传感器感知异常温度而影响空调的正常运转。

5、干燥过滤器常见故障与检修方法
干燥过滤器用于吸收系统中的水分，阻挡系统中的杂质使其不能通过，防止制冷系统管路发生冰堵和脏堵。
常见故障：主要为制冷系统压缩机产生的机械磨损造成的金属粉末以及管道内的一些焊渣和冷冻油内的污物对过滤器产生阻塞，使制冷剂循环受阻。
更换方法：将室外机二、三通截止阀打开拍掉制冷剂，清洗吹污制冷系统污物，焊接新部件，抽真空加氟。

6、电磁换向阀常见故障与检修方法
电磁换向阀是热泵型空调器在制冷与制热工作状态用于切换制冷剂流向的控制阀。（其含义为二位四通），通常俗称“四通阀”。
常见故障：
1）.线圈断路：线圈断路后无法对阀芯产生励磁作用，导致四通阀无法换向进行制热（KFR-28GW/BPA为制冷时四通阀线圈通电，与常见机型相反）
2）、短路：当四通阀线圈短路严重时，开机制热时会造成短路电流大烧坏保险丝管，使整机不能工作。
3）、串气：四通阀三根细铜管被制冷系统异物、杂质脏堵后，一旦发生堵塞故障，换向阀会发生误动作，滑块不动作或动作不到位，（因四通阀焊接不当造成滑块加热变形）造成开启关闭不严阀体串气。常见现象为不制冷（热）或制冷（热）效果差，检测压力时多为平衡压力值。另外四通阀还可能出现漏点问题，主要为制造或生产过程中焊接不良造成。
检测方法：用万用表欧姆档R×100Ω档测量线圈两插头的阻值，正常情况下根据及其型号的大小阻值在1300至1800欧姆。
更换方法及注意事项：
﹡电磁换向阀（四通阀）损坏后，在更换四通阀之前，首先将制冷系统内的制冷剂放出，用氮气给系统内充注并用气焊加热焊下损坏的四通阀。
﹡将新更换的四通阀取下线圈，采取降温措施，使阀体放入水槽中，把焊接管口留在水面上。注意阀体进入水份，或用水浸湿棉纱后放在阀体上进行降温处理，以防止烧焊时，阀体温度升高，使滑块产生变形。焊接阀接口时，应避免烧焊时间过长。
﹡四通阀更换完毕，抽真空定量填充制冷剂，并检漏试机，检查制冷和制热运行情况。
﹡注意事项：当制冷系统内制冷剂不足或无制冷剂时，就无法驱动阀体内的活塞动作，使四通阀无法进行换向。

7、汽液分离器常见故障与检修方法
汽液分离器和压缩机（3匹以下空调）为一体，主要用于将制冷系统制冷剂在回压缩机吸入口时，储存系统内的部分制冷剂，防止压缩机液击或因制冷剂过多而稀释冷冻油，并将制冷剂气体、冷冻油充分地输送给压缩机。
常见故障：主要为制冷系统压机产生的机械磨损造成的金属粉末以及管道内的一些焊渣和冷冻油内的污物对过滤器产生阻塞，造成压缩机回油回气变差，压缩机工作温度升高，高压压力偏高，易产生过热保护。
排出方法：将制冷系统内的制冷剂排净以后，将汽液分离器焊下，可用RF113试剂、四氯化碳或二氯乙烯进行清洗，并同时清洗整机制冷系统后进行高氮吹污处理，对系统堵塞严重时可进行更换。
